Mixly硬件编程资料库

4-语音识别模块

一、语音识别模块

这里的语音识别模块主要指的是离线语音识别模块，包括天问语音模块，SU-03T语音模块等等。我们项目上经常使用的是SU-03T语音模块，在线编辑唤醒词和命令词，离线进行使用。

SU-03T是一款低成本，低功耗，小体积的高性价比离线语音识别模块。直接语音控制，无需联网，无需手机；AI智能语音芯片，反应灵敏；语音指令简单。

SU-03T 板载一个高灵敏度咪头，一个 8Ω 0.5W 的喇叭和四个继电器。可以用于产品原型测试验证功能，DIY自己的语音控制设备，改装各种小家电。支持自定义开机播报、唤醒词、命令词等。

工作参数及引脚介绍：

l 工作温度：-20 ~ 85 ℃

l 工作电压：3.6V ~ 5.5V，一般 5V 供电

l 供电电流 ：>200mA

二、连线

V-V,G-G,TX-D5,RX-D4(这里采用的是软串口的方式，也可以直接采用主板上的硬串口TX、RX)

三、编程

编程准备工作:

1. 需要生成命令词及烧录固件，操作方法见。

2. 烧录好之后，按照连线将语音模块和主板连接，TX-D5,RX-D4。(有些语音模块TX和RX进行了交换，如果不能烧录或者不能和主板通信的话，将两者调换一下)

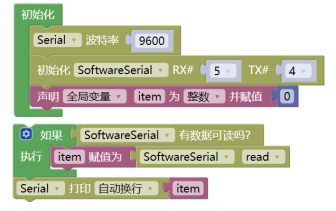

3. 开始编写程序获得语音模块的数据。

4. 下载程序，开始语音对话，查看串口数据变化

5. 这里就可以根据输入数据的变化进行条件判断编程，可以使用如果...否则如果...模块，或者switch模块，如下

四、电路图素材
