Mixly硬件编程资料库

2-OLED显示屏

一、OLED显示屏

OLED是有机发光二极管，又称为有机点激光显示。0LED显示技术具有自发光特性，它采用非常薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光。OLED显示屏可视角度大、功耗低。OLED同时具备自发光、不需背光源(只上电是不会亮的，驱动程序和接线正确才会亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面版、使用温度范围广、结构及制程简单等优异特性。模块自带4个定位孔，方便你将模块固定在其他设备。

注意事项:

“正确接线!切勿将正负接反，使电子器件烧毁。显示屏不带字库芯片，用图片或汉字取模软件生成显示数据。

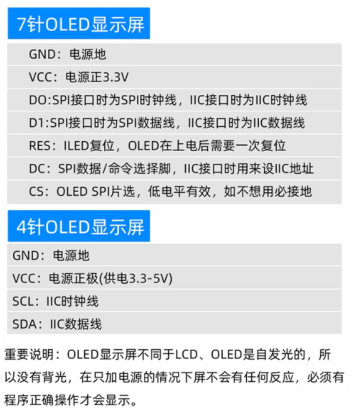

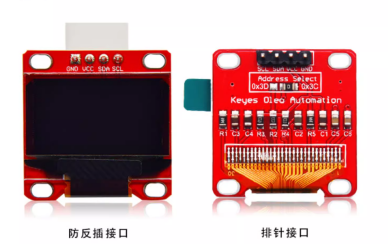

我们项目上常用的是0.96寸的OLED，分为7针OLED显示屏和4针OLED显示，两者主通信方式不同，画面基本相同。

二、连线

V-V,G-G,SCL-SCL,SDA-SDA

三、编程

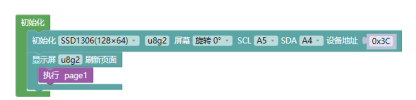

1. 英文显示

英文显示比较简单，在《智能硬件基础》课程中也有所讲解

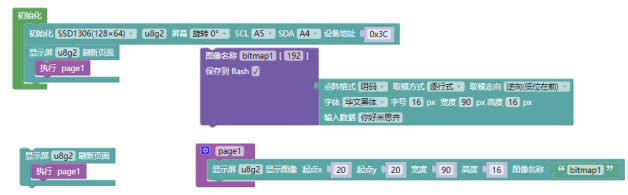

2. 中文显示

其中需要注意的是,

(1) 字号：字的大小

(2) 输入数据：显示内容

(3) 图像宽度：字号x字数

(4) 图像高度：字号

(5) 显示语句中的宽度和高度与图像宽高对应

(6) 根据显示内容灵活挑战x、y

四、电路图素材
