2-HX711称重传感器
一、HX711称重传感器
HX711是一款专为高精度称重传感器而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片是专门为称重传感器设计的，称重传感器只需要一个HX711芯片即可完成称重信号的处理及AD转换；对于单片机来说，获取此刻的重量值，只需一个简单函数读取此时AD值，并通过一个线性方程的转换后即可获取此时物体的精确重量。
HX711芯片与单片机的通讯只需要两个引脚，时钟引脚PD_SCK及数据引脚DOUT，用来输出数据，选择输入通道和增益。

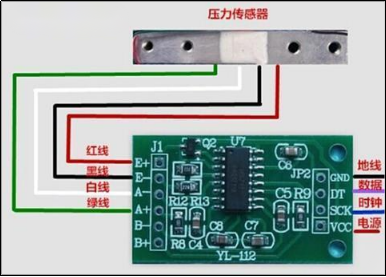

HX711模块可以看成由三个部分组成：压力传感器、电压放大器、ad转换芯片
二、连线

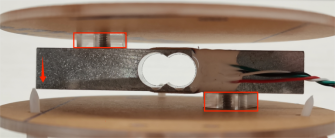

(以UNO主板为例) G-G, V-V,Dout-D2 ,SCK-D3。安装时将垫块分别上左、下右两边。安装图如下
三、编程
(称重开始时会进行初始化校准，称重上方的物品都会被归零，也就是开机自动去皮，所以下载程序或开机时不要放置东西，等初始化完成后再进行测量)
直接调用编程模块，修改对应引脚：
l 当只需要检测传感器值是否有变化时，这里比例系数不需要修改。
l 当需要获得精准的重量时，需要调节比例系数，具体方法为：
a. 将上述程序下载到主板里
b. 初始化完成后放入100g砝码(或者是已知克重的物体)
c. 读取此时称重数据Xg
d. 那需要的比例系数 = (1992*X) / 100
e. 再将比例系数修改即可
四、电路图素材
