3-RFNANO主板

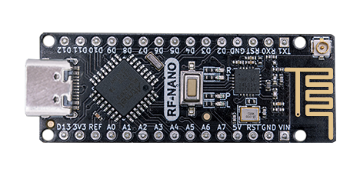

一、RFNANO主板介绍

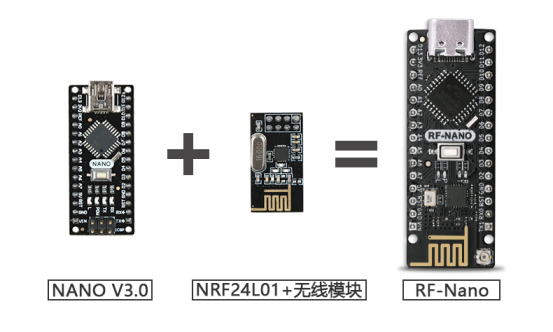

l RF-NANO的板子上集成了NRF24L01+芯片，使得其具有无限收发功能，相当于将一个普通Nano板和一个NRF24LO1模块合二为一，使用起来更加方便，尺寸小。RF-NANO与常见的Nano板的引脚完全一样，方便移植。
l rf-nano是emakefun公司基于官方标准Arduino Nano V3.0主板集成nrf24L01+无线芯片而开发一款2.4G无线开发板 。
l 它的尺寸，引脚完全兼容标准nanoV3.0开发板，直接兼容RF24 开源库，可进行功耗，传输速率，频道等设置，支持Mixly、Mblock5、Magicblock图像化编程;
l 优化板载天线设传输距离达30m，板载IPEX贴片天线座，使用外置天线传输距离可达100m。
l 主要用于短距离无线通信，可一对一，一对多，多对一
主要技术参数：
l 处理器:ATmega328P-AU
l 工作电压:5V建议 VIN输入电压:7V ~ 12V
l 数字IO引脚:22个(其中6个用作PWM输出)
l 模拟输入引脚:8 (A0~A7)
l IO引脚直流电流:40mA
l 5V 引脚电流：VIN输入时1000mA
l 3.3V引脚电流 : 50mA
l USB转串口芯片: CH340G芯片 外置晶振
l 工作时钟:16 MHZ

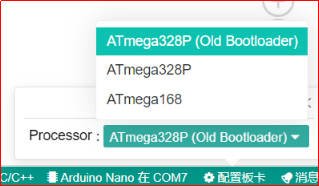

二、下载选择
选择第一个
三、编程示例

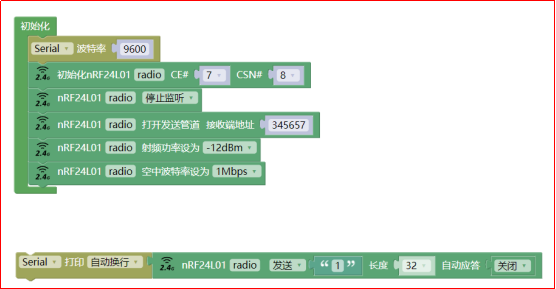

发送端：

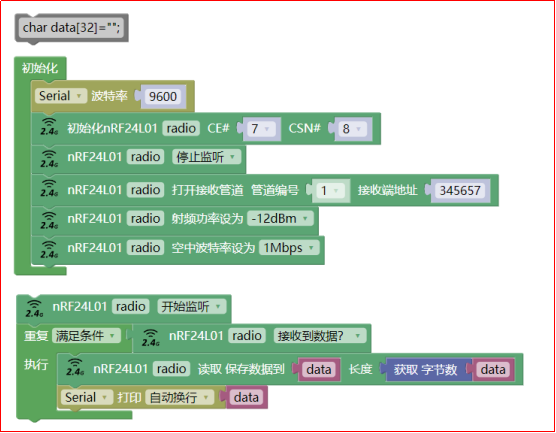

接收端：

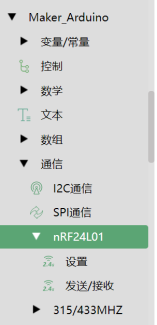

以上模块在make arduino库中，
。

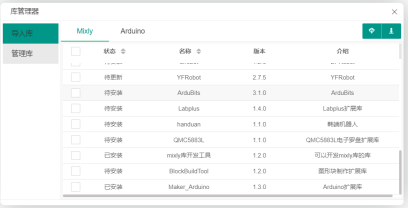

make arduino库导入方法：设置>>管理库>>库管理器，勾选make arduino库，点击右上角云端导入。
