1-UNO主板

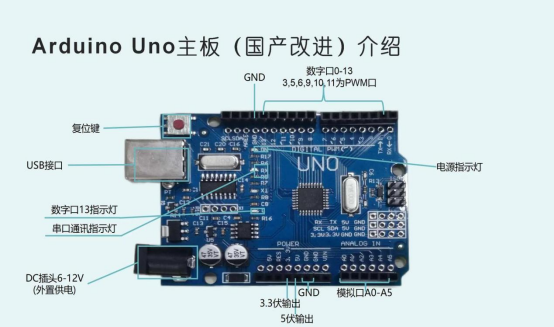

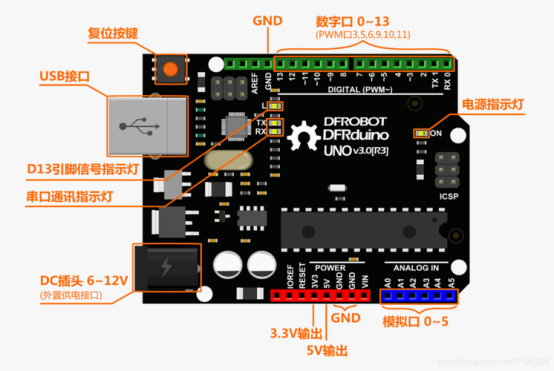

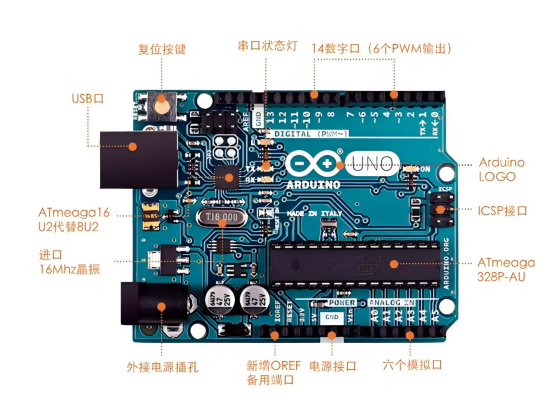

一、UNO主板介绍
UNO主板有多种样式，也是《智能硬件基础》课程中使用的主板，这里回顾一下。
1.电源（Power）
l Arduino UNO有三种供电方式：
l 通过USB接口供电，电压为5V；
l 通过DC电源输入接口供电，电压要求7～12V；
l 通过电源接口处5V或者VIN端口供电，5V端口处供电必须为5V，VIN端口处供电为7～12V。
l 每个引脚可提供/接收最高40 mA的电流。但推荐的电流是20毫安。
l 所有引脚提供的绝对最大电流为200mA。
2.指示灯（LED）
Arduino UNO带有4个LED指示灯，作用分别是：
l ON，电源指示灯。当Arduino通电时，ON灯会点亮。
l TX，串口发送指示灯。当使用USB连接到计算机且Arduino向计算机传输数据时，TX灯会点亮。
l RX，串口接收指示灯。当使用USB连接到计算机且Arduino接收计算机传来的数据时，RX灯会点亮。
l L，可编程控制指示灯。该LED通过特殊电路连接到Arduino的13号引脚，当13号引脚为高电平或高阻态时，该LED会点亮；当为低电平时，不会点亮。因此可以通过程序或者外部输入信号来控制该LED的亮灭。
3.复位按键（Reset Button）
l 按下该按键可以使Arduino重新启动，从头开始运行程序。
4.输入/输出端口（Input/Output Port）
Arduino UNO有14个数字输入/输出端口，6个模拟输入端口。其中一些带有特殊功能，这些端口如下：
l UART通信，为0（RX）和1（TX）引脚，被用于接收和发送串口数据。这两个引脚通过连接到ATmega16U2来与计算机进行串口通信。
l 外部中断，为2和3引脚，可以输入外部中断信号。
l PWM输出，为3、5、6、9、10和11引脚，可用于输出PWM波。
l SPI通信，为10（SS）、11（MOSI）、12（MISO）和13（SCK）引脚，可用于SPI通信。
l AREF，模拟输入参考电压的输入端口。
l Reset，复位端口。接低电平会使Arduino复位。当复位键被按下时，会使该端口接到低电平，从而使Arduino复位。
二、下载选择
找不到端口，就需要安装驱动。CH340或者CH341，文件在文件目录里

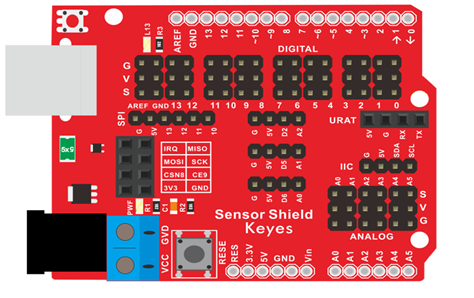

三、电路图素材
