开始前准备
- 先量 PCB 外形、最高元件、接口位置、螺丝孔和出线方向，最好记录在纸上再建模。
- 如果后续要 3D 打印，壁厚、孔径和卡扣尺寸不要完全照元件名义尺寸画死。
新手说明
先量尺寸，再建盒体和盖子
这篇适合做简单电盒、控制盒、传感器外壳。小白最容易忽略的是实物公差，结果 CAD 里看着严丝合缝，打印出来却装不进去，所以一定要把“留量”当成设计的一部分。
图片怎么看
- 本文流程是：草图矩形 -> 拉伸实体 -> 抽壳 -> 开孔 -> 另存盖子 / 配件 -> 导出 STL。
- 抽壳这一步如果失败，通常不是软件坏了，而是拐角半径太小、壁厚太大或几何体本身不适合抽壳。
容易出错点
- 盒体与盖子、插槽与板子之间要预留装配间隙。常见 FDM 打印至少预留 0.2 到 0.5 mm 更稳妥。
- USB、开关、接线端子周围也要留加工余量，不要按名义宽度零误差开孔。
完成判定
- 导出 STL 前再确认单位是 mm，切片软件里尺寸没有被缩放或放大。
- 最好先做一次虚拟装配，确认盒盖能合上、元件不会顶到内壁，再进入打印。
补充提醒：如果抽壳或布尔运算出错，先回到更简单的基础几何检查尺寸和圆角，不要在错误模型上反复叠功能。
公开参考：SOLIDWORKS Shell Feature Diagnostics：https://help.solidworks.com/2021/English/SolidWorks/sldworks/t_Shell_Feature_Diagnostics.htm； SOLIDWORKS Saving Files as STL Files：https://help.solidworks.com/2018/English/eDrawings/t_Saving_Files_as_STL_Files.htm
solidworks画电盒
一、当电盒较小时，可以使用3D打印，绘图可以画一个盒子+盖子

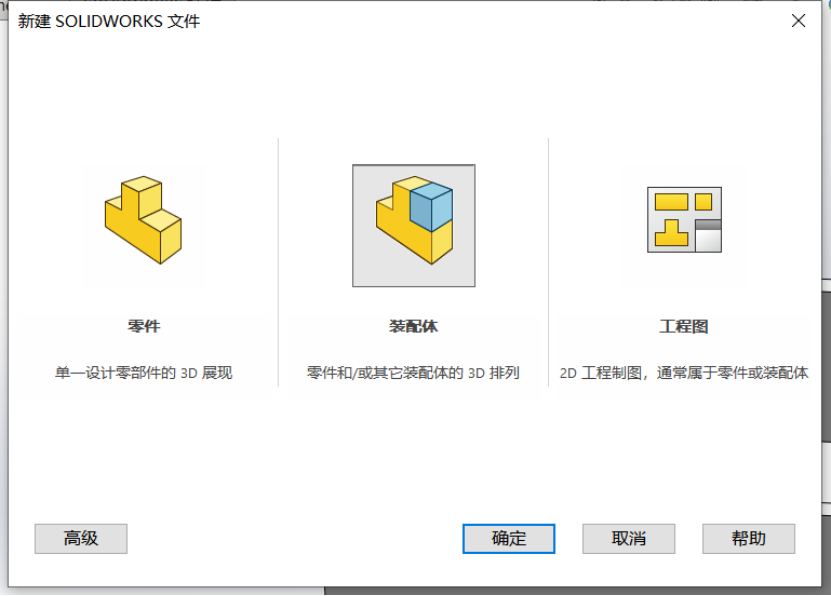

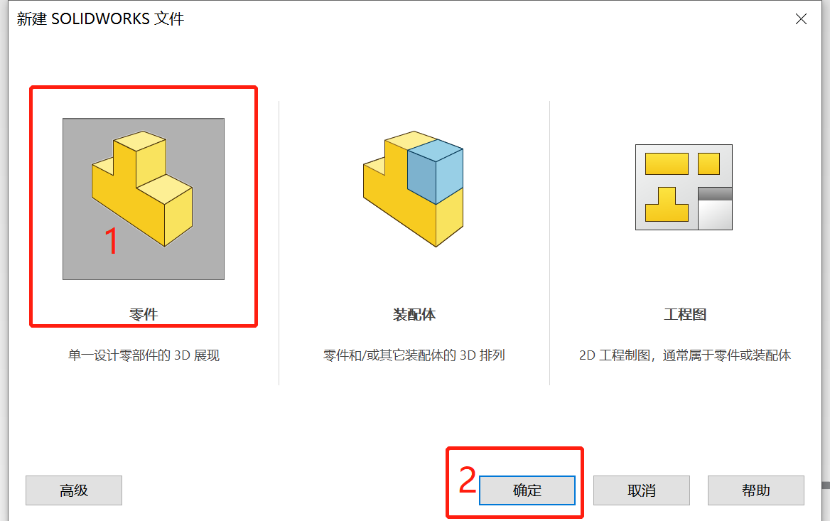

1、新建零件
图解说明：这张图对应“新建零件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

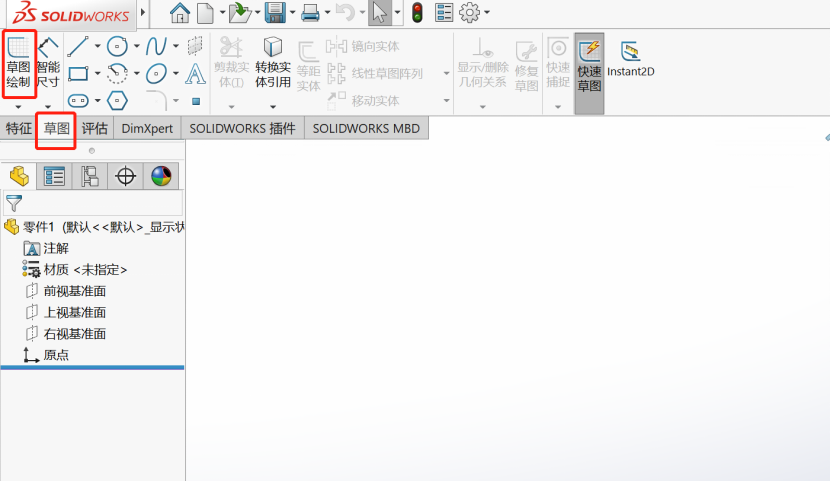

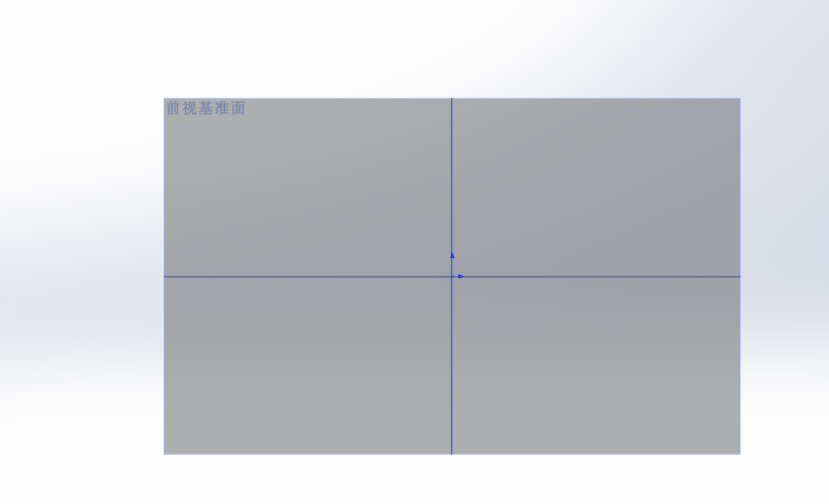

2、打开草图、草图绘制，选择前视基准面
图解说明：这张图对应“打开草图、草图绘制，选择前视基准面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“打开草图、草图绘制，选择前视基准面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

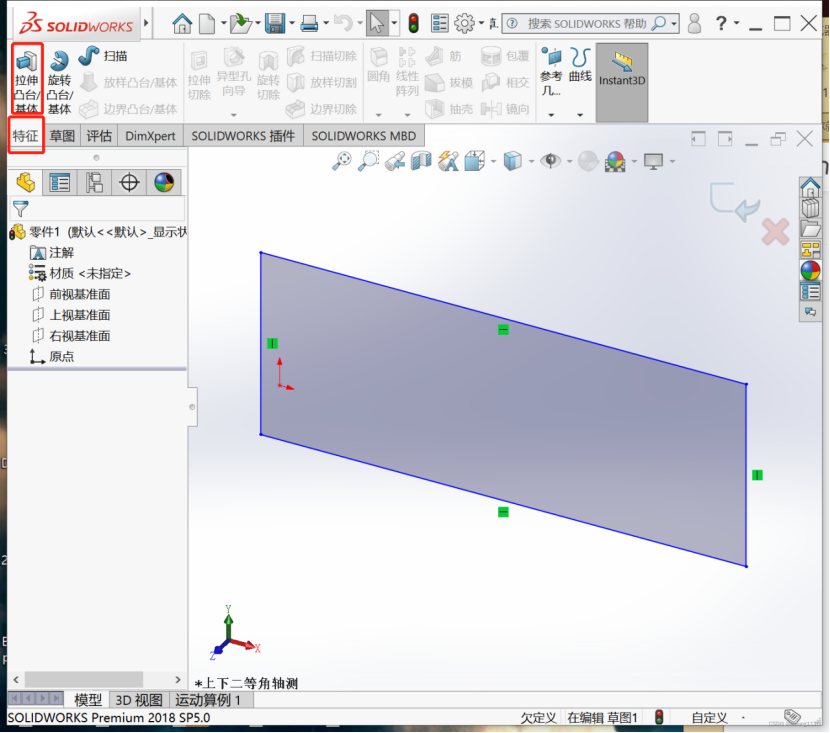

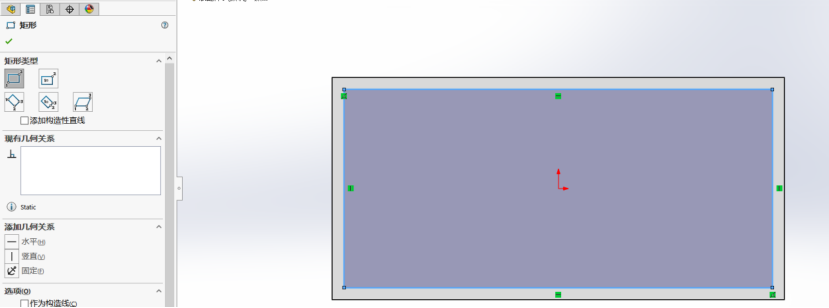

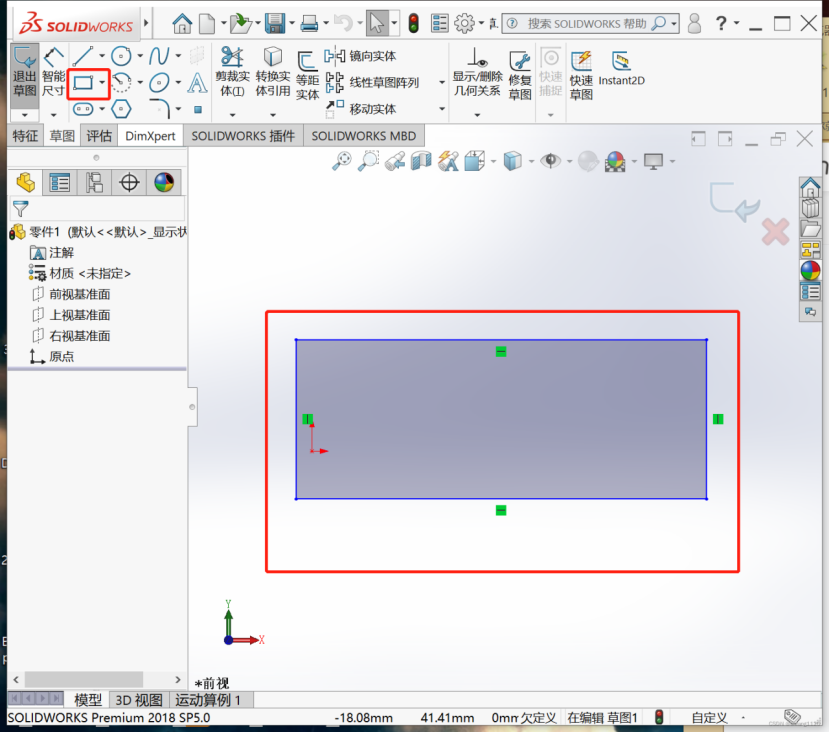

3、先画个矩形
图解说明：这张图对应“先画个矩形”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

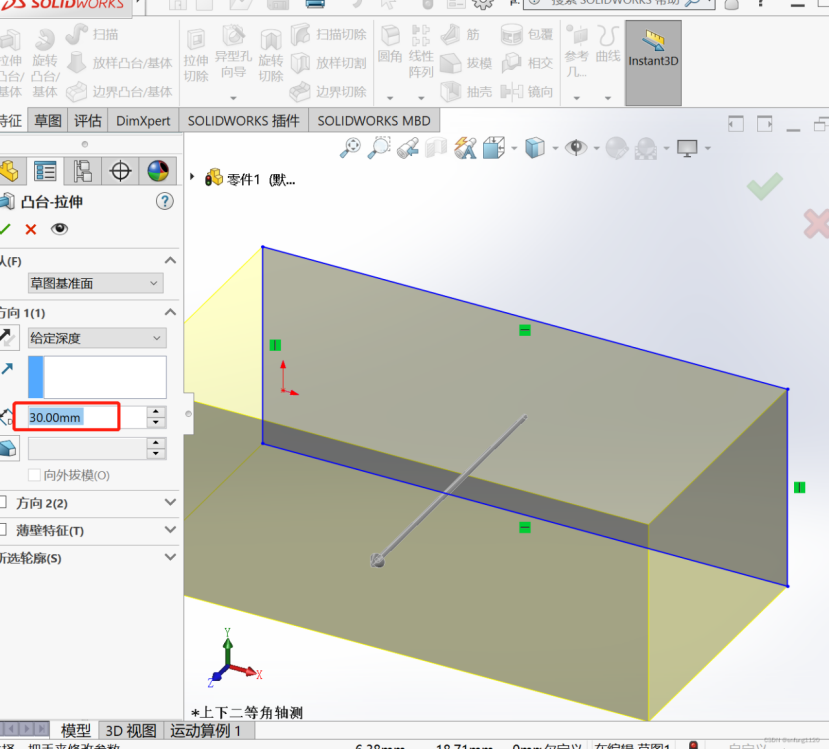

4、选择特征里面的拉伸凸台/基体，设置拉伸长度
图解说明：这张图对应“选择特征里面的拉伸凸台 /基体，设置拉伸长度”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“选择特征里面的拉伸凸台 /基体，设置拉伸长度”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

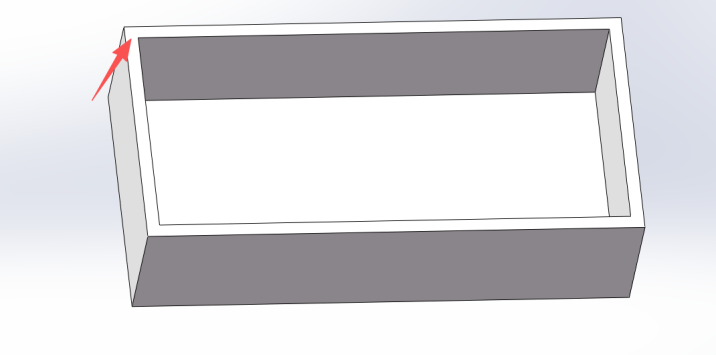

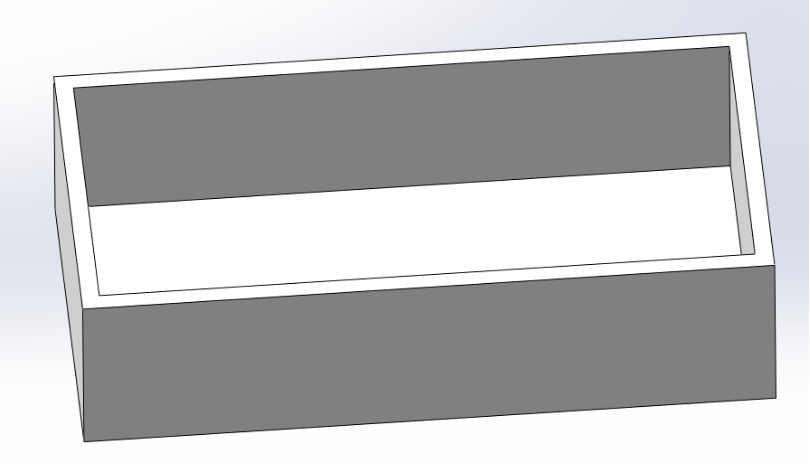

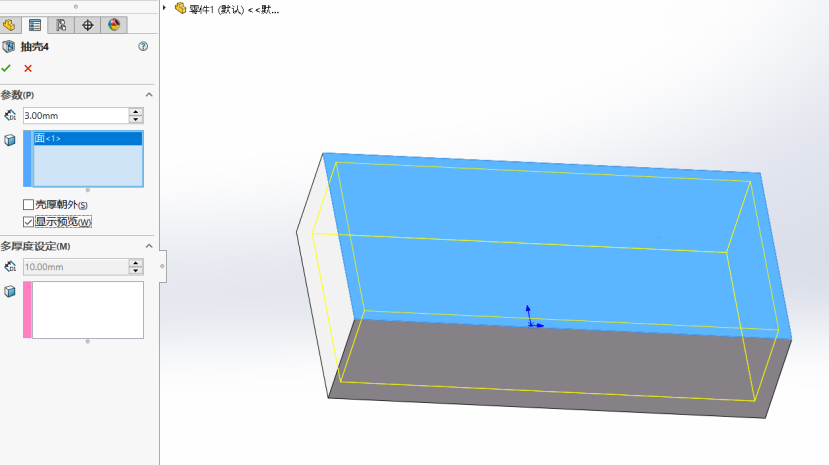

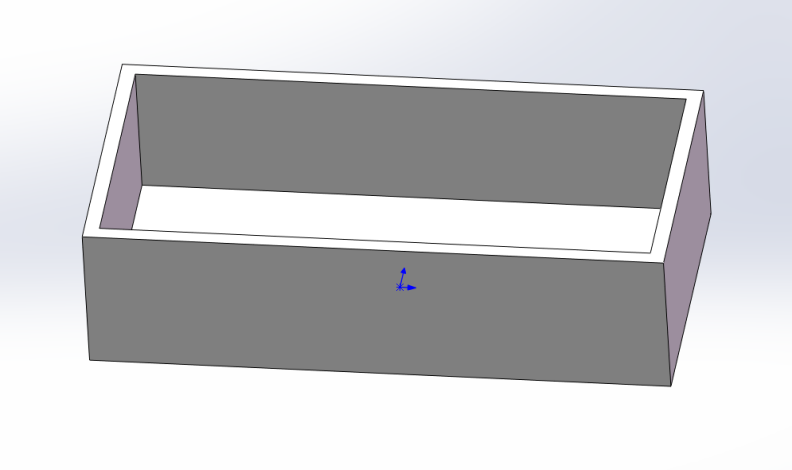

5、继续在特征里点击抽壳，点中一个面，如“上面”。这里可以设置边的厚度，和显示预览。
图解说明：这张图对应“继续在特征里点击抽壳，点中一个面，如 “上面”。这里可以设置边的厚度，和显示预览”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“继续在特征里点击抽壳，点中一个面，如 “上面”。这里可以设置边的厚度，和显示预览”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
6、保存文件，命名为电盒底部。(有需要可以在侧面开个电源孔或者开关孔，电源孔直径-10.5mm，开关孔20.5mm * 12mm；也可以对棱进行圆角处理)
图解说明：这张图对应“保存文件，命名为电盒底部。 (有需要可以在侧面开个电源孔或者开关孔，电源孔直径-10.5mm，开关孔20.5...”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

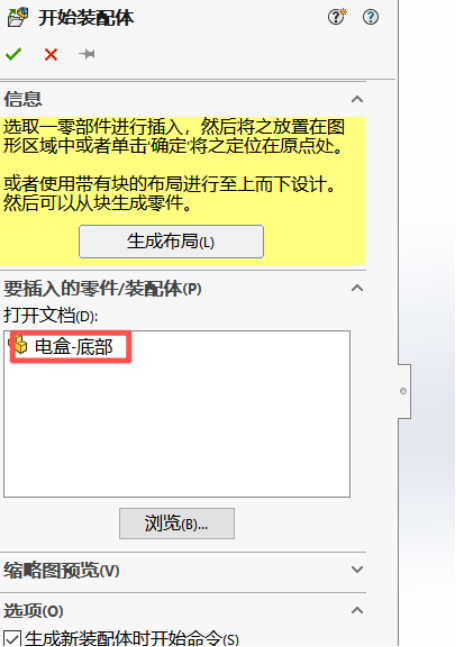

7、接下来，画一个盖子。新建装配体，导入“电盒-底部”文件
图解说明：这张图对应“接下来，画一个盖子。新建装配体，导入 “电盒-底部”文件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“接下来，画一个盖子。新建装配体，导入 “电盒-底部”文件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“接下来，画一个盖子。新建装配体，导入 “电盒-底部”文件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

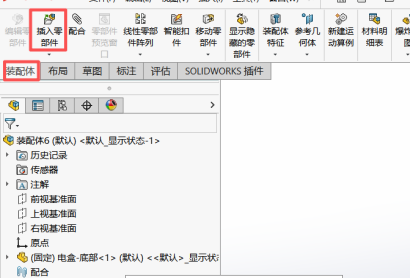

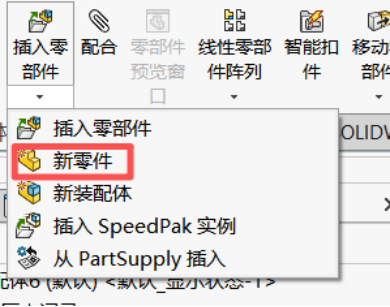

8、点击装配体，插入新零件，点击上表面
图解说明：这张图对应“点击装配体，插入新零件，点击上表面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“点击装配体，插入新零件，点击上表面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“点击装配体，插入新零件，点击上表面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
点击空格选择俯视图
图解说明：这张图对应“点击空格选择俯视图”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“点击空格选择俯视图”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
在外侧绘制矩形
图解说明：这张图对应“点击空格选择俯视图”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

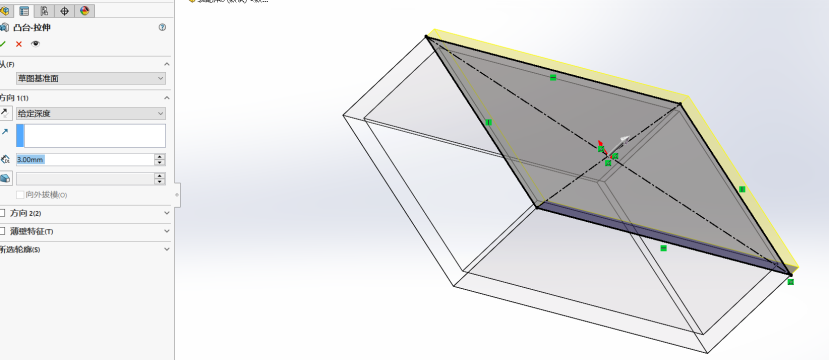

再向上拉伸凸台，给定深度3mm，这样就得到了一个最简单的盖子。
图解说明：这张图对应“点击空格选择俯视图”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
还可以在盖子内部设置凸台，使得安装更稳定

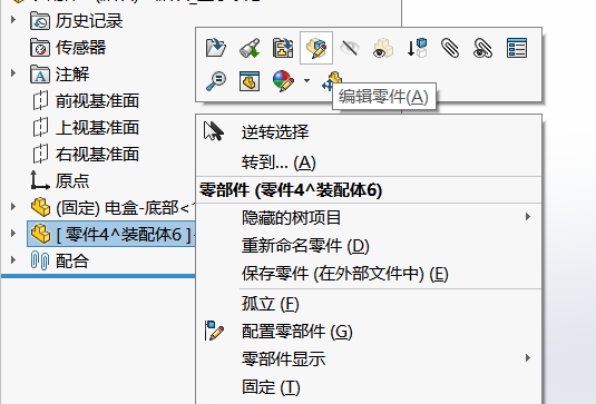

右击选择编辑零件。
图解说明：这张图对应“右击选择编辑零件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“右击选择编辑零件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

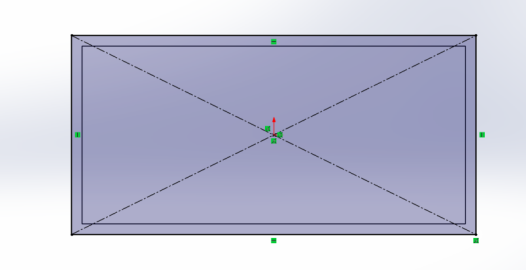

在内部绘制矩形
图解说明：这张图对应“右击选择编辑零件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

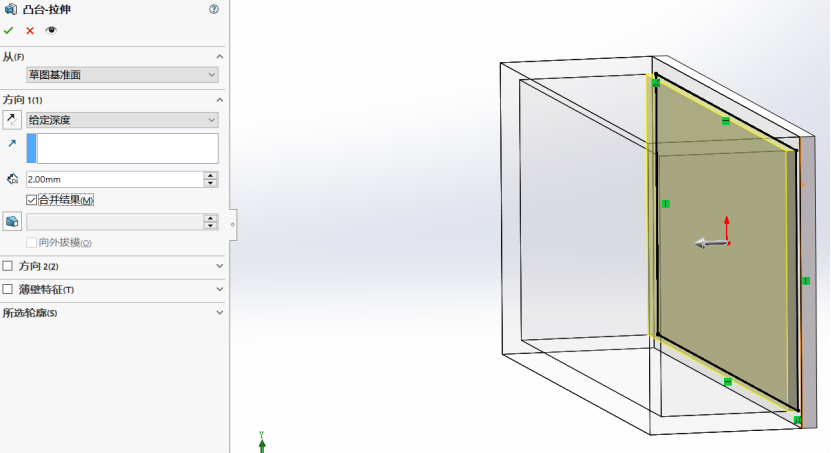

向内部拉伸凸台，2mm
图解说明：这张图对应“右击选择编辑零件”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
考虑到3D打印的工差，这里需要把内部凸台缩小一圈，可以使用拉伸切除。

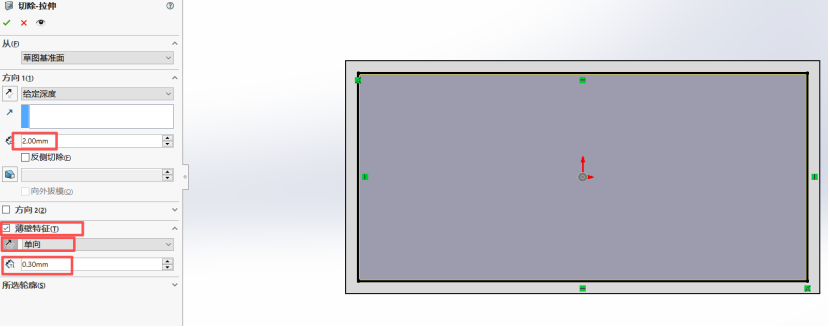

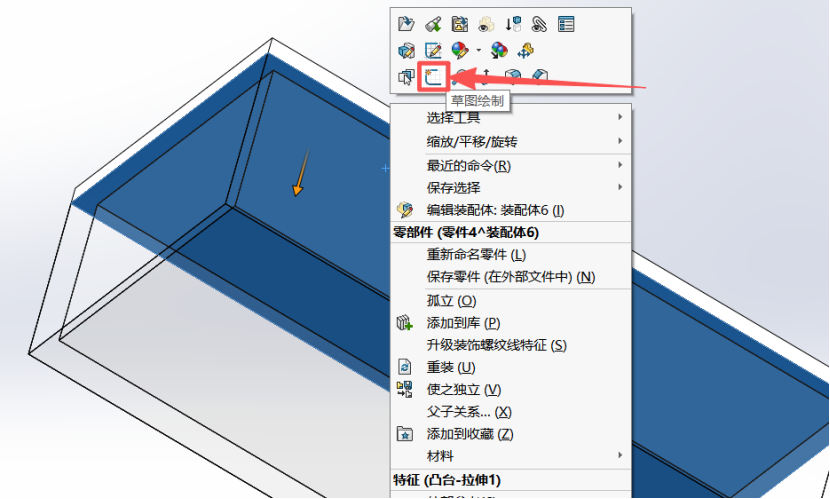

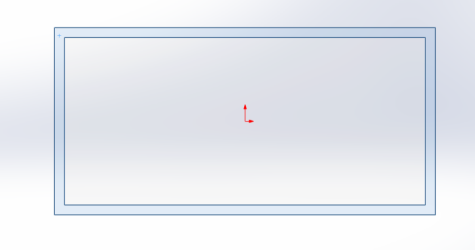

右击平面选择草图绘制，再绘制一个长方形，选择拉伸切除，薄壁特征。壁厚0.3mm
图解说明：这张图对应“右击平面选择草图绘制，再绘制一个长方形，选择拉伸切除，薄壁特征。壁厚 0.3mm”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
这时候电盒就绘制好了。接下来保存一下

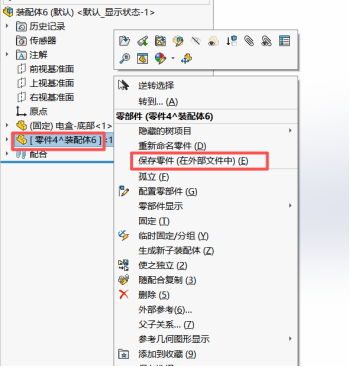

右击零件，选择保存零件，命名为电盒-盖子。
图解说明：这张图对应“右击零件，选择保存零件，命名为电盒 - 盖子”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
然后点击文件，选择保存，命名为“电盒装配体”。
图解说明：这张图对应“然后点击文件，选择保存，命名为 “电盒装配体””这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
然后再点击文件另存为，将类型改为stl，这个时候会得到两个stl文件，打印出来就行了。
图解说明：这张图对应“然后再点击文件另存为，将类型改为 stl ，这个时候会得到两个 stl 文件，打印出来就行了”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
二、当电盒较大或者要画一个盒子时，一般使用几块亚克力拼接，壁厚设置3或5mm，使用卡扣和亚克力胶水进行拼接。
可以先绘制多个面为零件，然后将多个零件进行配合，最组装成一个盒子；也可以在装配体中依次绘制。
我们说一下第二种方法，这里我们绘制一个150*100*120的盒子：

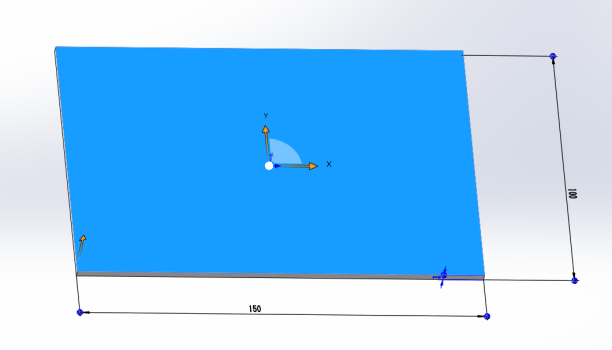

1、首先还是要绘制一个零件，可以选择盒子的任意一个面，这里选择绘制底面。尺寸为150*100*3，保存为底面。
图解说明：这张图对应“首先还是要绘制一个零件，可以选择盒子的任意一个面，这里选择绘制底面。尺寸为 150*100*3 ，保存为底面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
2、在四个边设计凸边，长边凸边50mm，宽的凸边是30mm

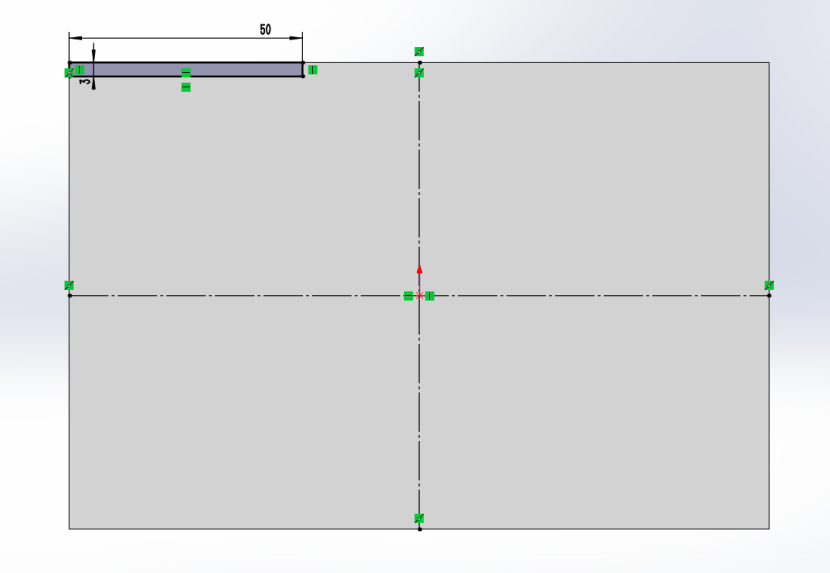

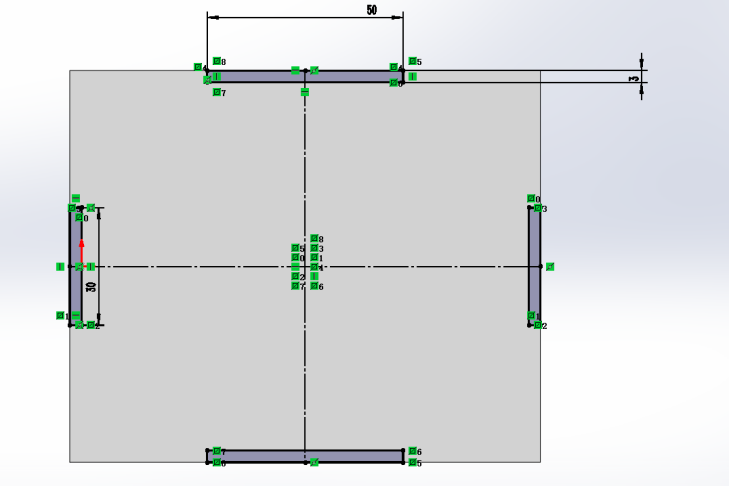

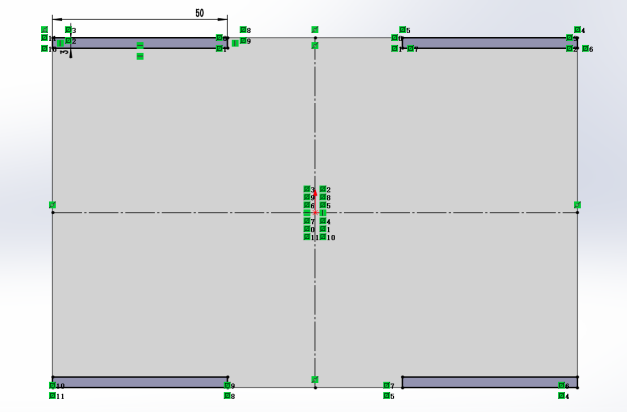

3、点击一面，选择草图绘制，绘制出一个角的图形以及两条构造线
图解说明：这张图对应“点击一面，选择草图绘制，绘制出一个角的图形以及两条构造线”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

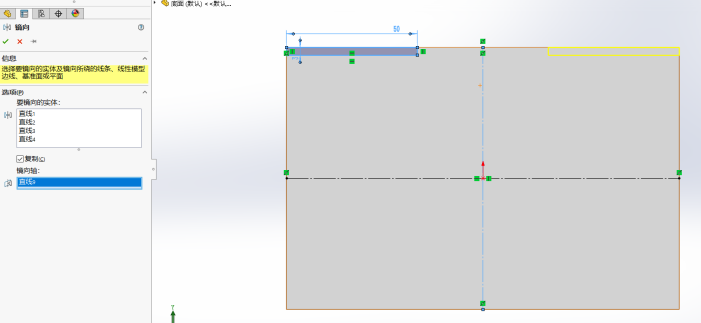

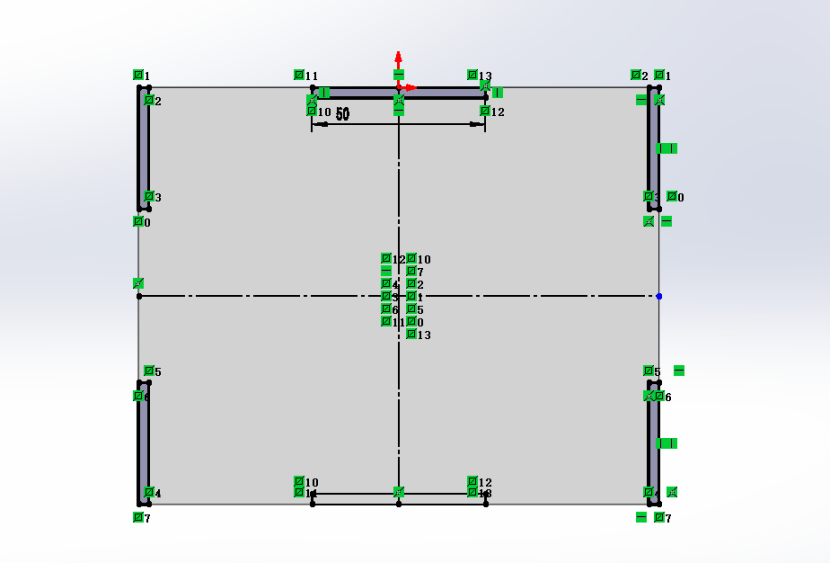

框选绘制的矩形，点击“镜像实体”，再选择镜像轴，点击确定
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

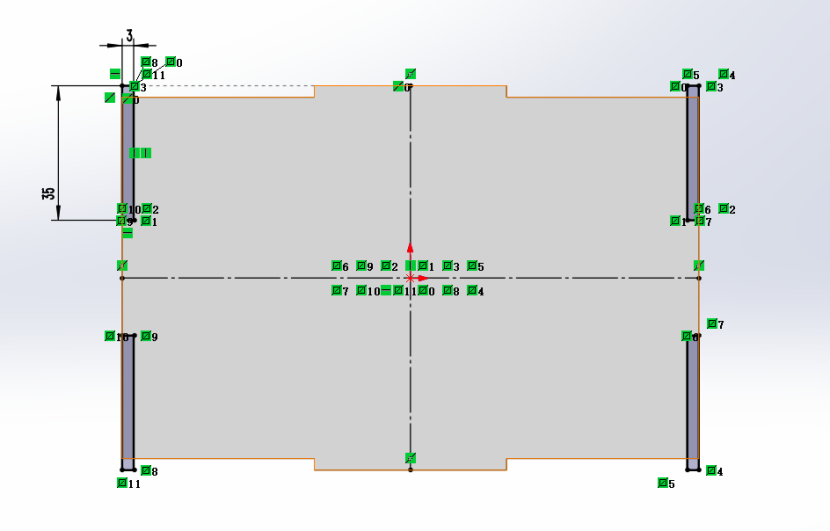

再选中两个矩形，再进行镜像
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
再进行拉伸切除
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

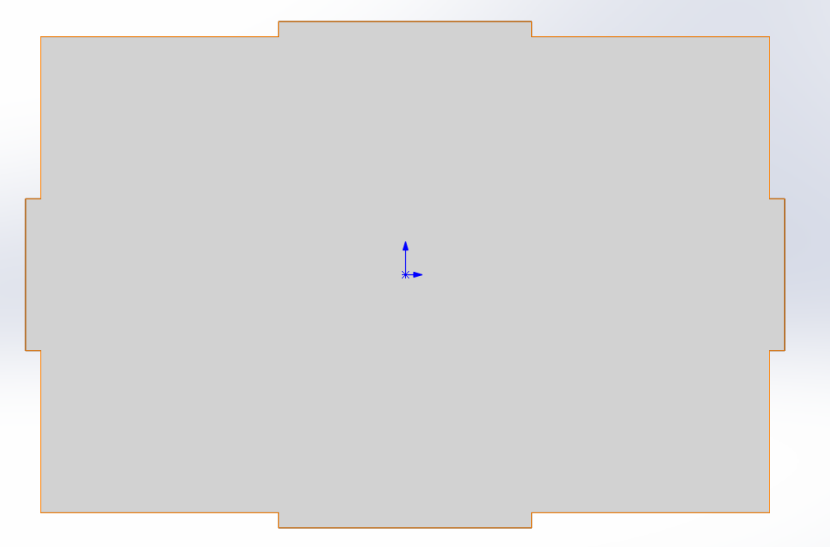

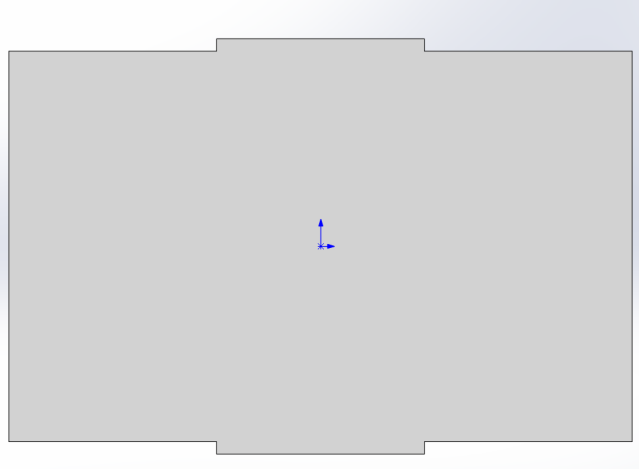

再将宽边切出凸边30mm
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“框选绘制的矩形，点击 “镜像实体”，再选择镜像轴，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
4、保存文件
5、新建一个装配体，把“底面”导入进来，并保存文件为“亚克力盒子”。
6、插入新零件，选择一面，绘制矩形，
图解说明：这张图对应“插入新零件，选择一面，绘制矩形”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

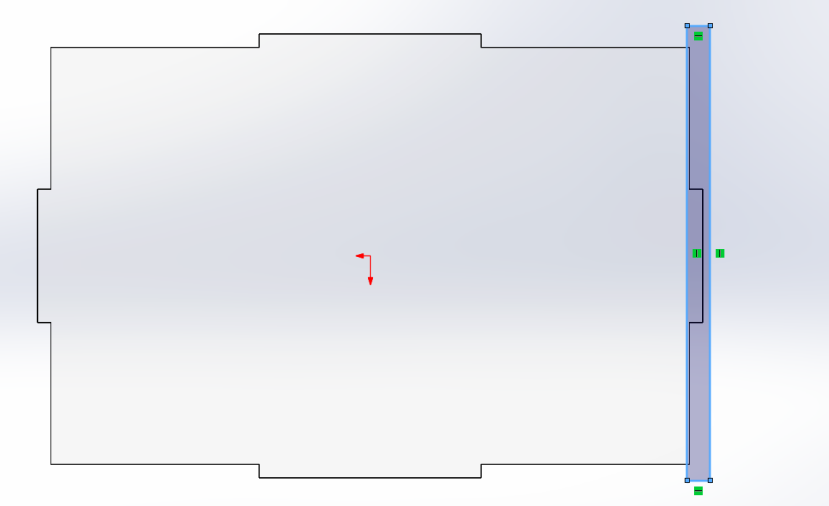

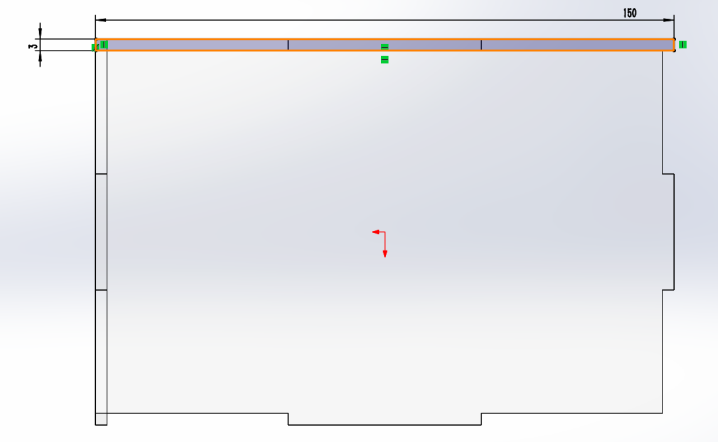

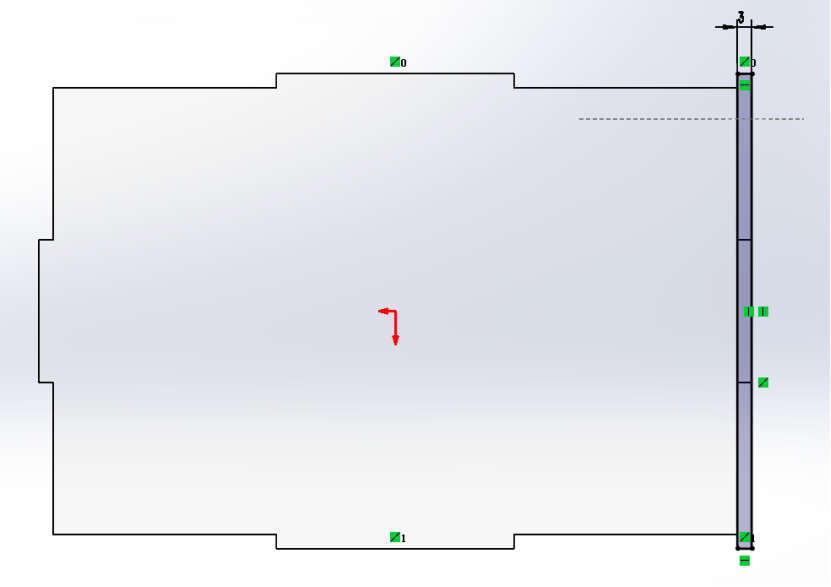

设置约束条件，如上方两条边共线，右边两条线共线，长度为100mm，宽度为3
图解说明：这张图对应“设置约束条件，如上方两条边共线，右边两条线共线，长度为 100mm ，宽度为 3”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

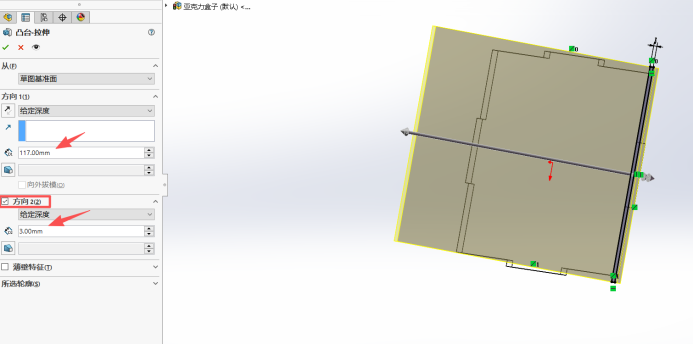

7、再进行双线拉伸，向上拉伸117，向下拉伸3，点击确定
图解说明：这张图对应“再进行双线拉伸，向上拉伸 117 ，向下拉伸 3 ，点击确定”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

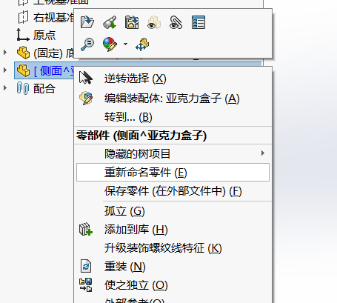

8、右击选择重命名，命名为侧面
图解说明：这张图对应“右击选择重命名，命名为侧面”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
9、右击选择保存，保存和装配体同目录
图解说明：这张图对应“右击选择保存，保存和装配体同目录”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
10、选择“侧面”零件，进行草图绘制，然后进行切除
图解说明：这张图对应“选择 “侧面”零件，进行草图绘制，然后进行切除”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“选择 “侧面”零件，进行草图绘制，然后进行切除”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

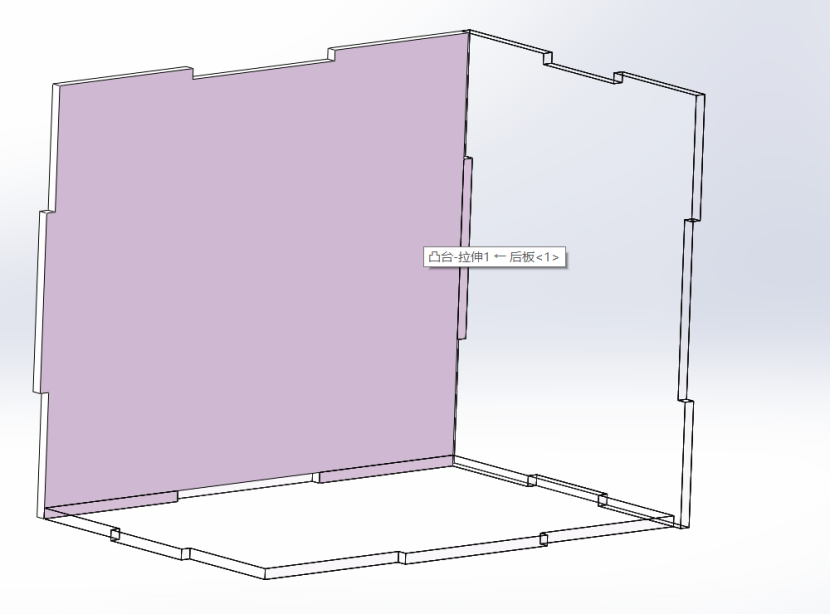

11、接下来绘制前板或者后板，这里绘制后板
图解说明：这张图对应“接下来绘制前板或者后板，这里绘制后板”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

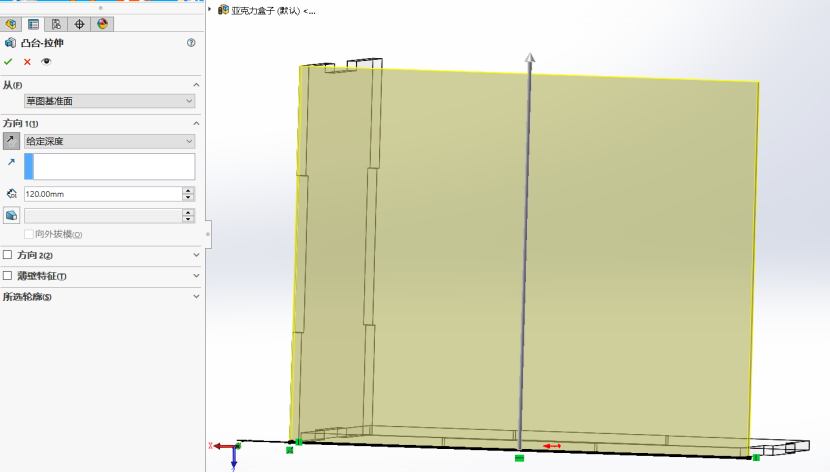

拉伸凸台，120mm
图解说明：这张图对应“接下来绘制前板或者后板，这里绘制后板”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
12、重命名为后板，继续保存文件，同上。

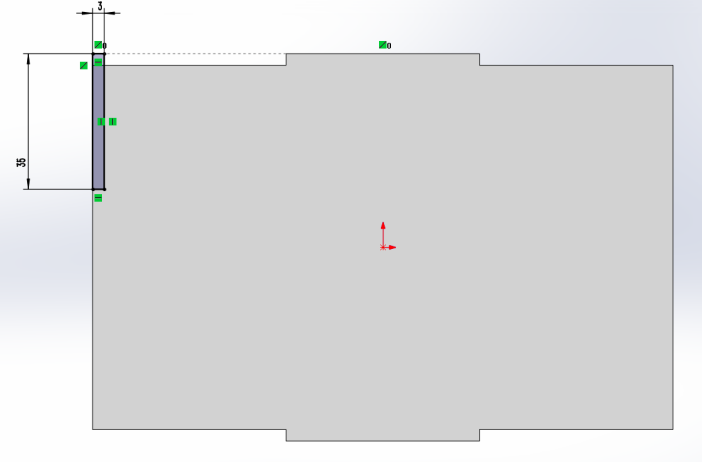

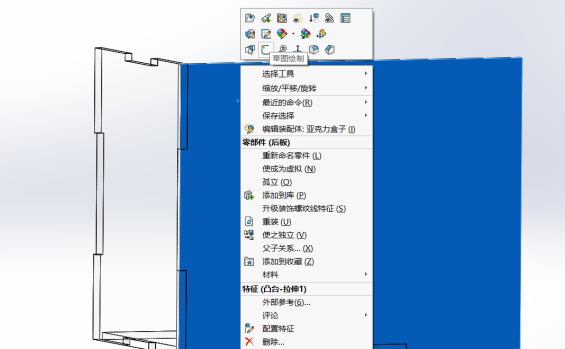

13、继续进行草图绘制
图解说明：这张图对应“继续进行草图绘制”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“继续进行草图绘制”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
拉伸切除
图解说明：这张图对应“继续进行草图绘制”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
14、这个时候，三个板就绘制好了，另外三个和这三个对称

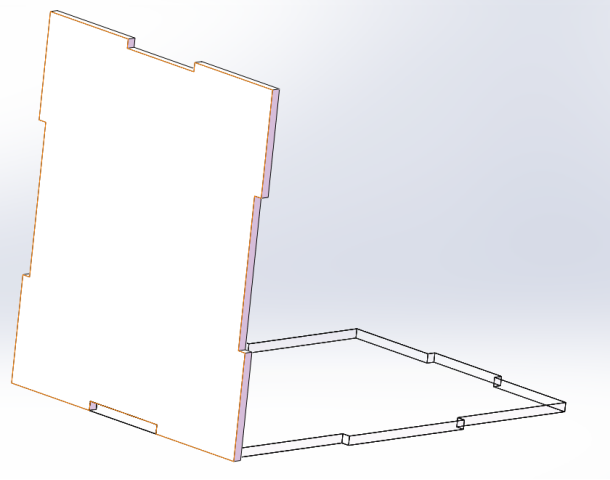

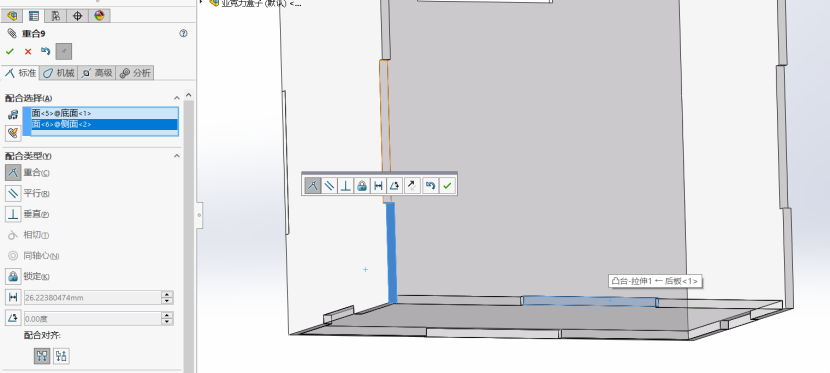

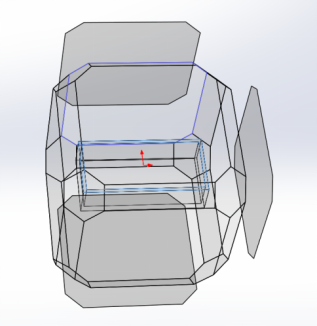

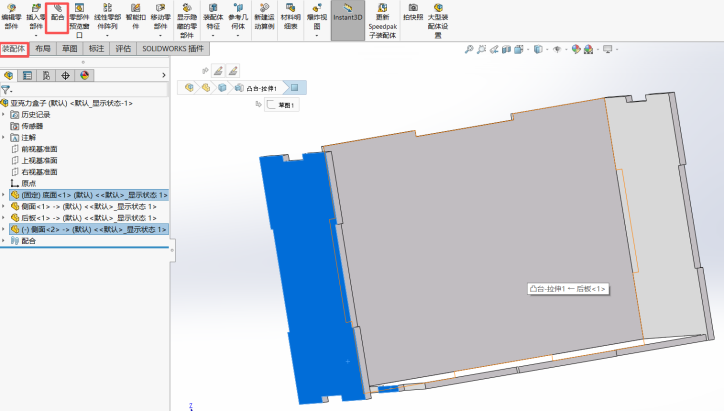

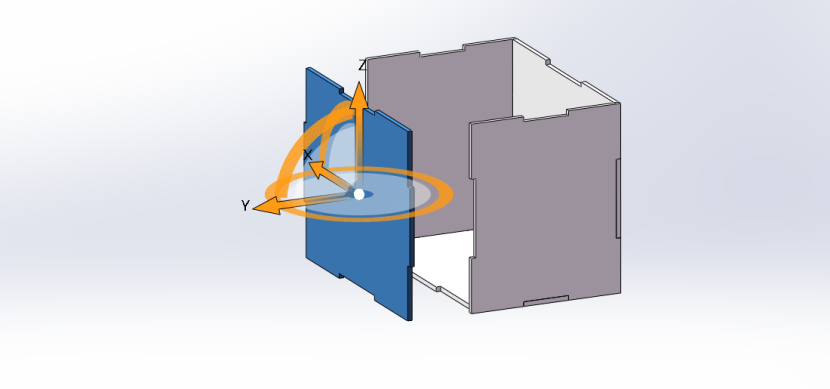

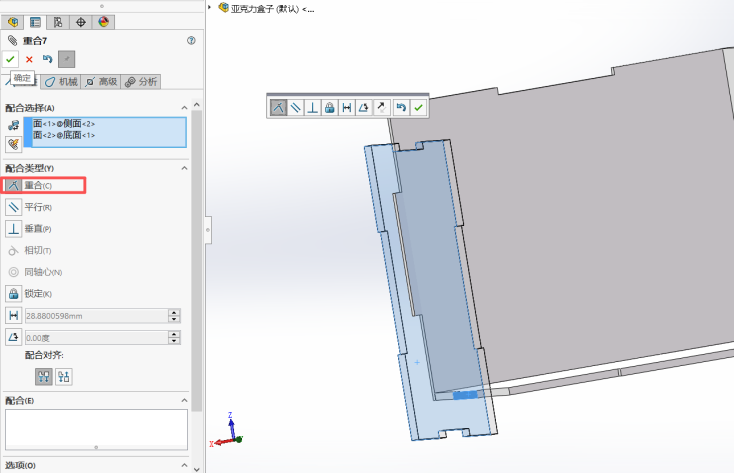

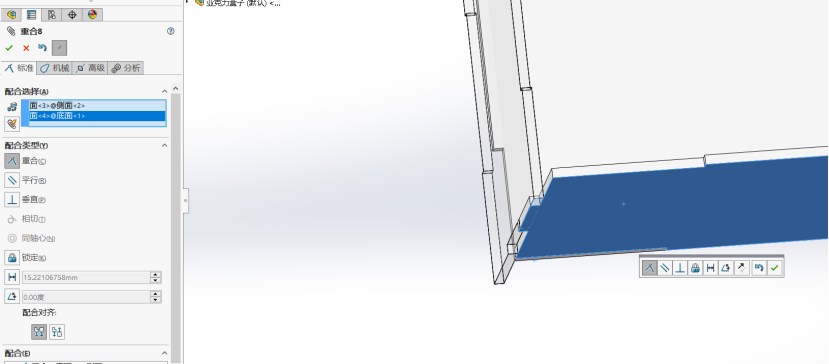

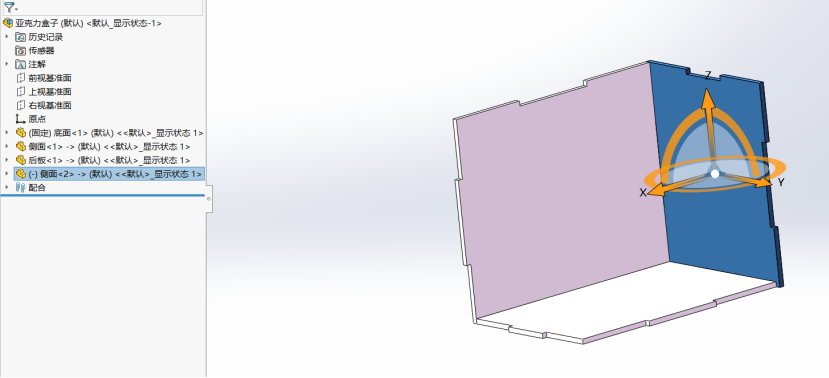

先复制一个侧板，拖动到对面，然后进行配合
图解说明：这张图对应“先复制一个侧板，拖动到对面，然后进行配合”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“先复制一个侧板，拖动到对面，然后进行配合”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“先复制一个侧板，拖动到对面，然后进行配合”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“先复制一个侧板，拖动到对面，然后进行配合”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“先复制一个侧板，拖动到对面，然后进行配合”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
这样侧板就配合完成了
15、再复制一个后板作为前板，进行配合
图解说明：这张图对应“再复制一个后板作为前板，进行配合”这一步。先确认当前点到的是文中对应入口，再继续下一步。
图解说明：这张图对应“再复制一个后板作为前板，进行配合”这一步。先确认当前点到的是文中对应入口，再继续下一步。

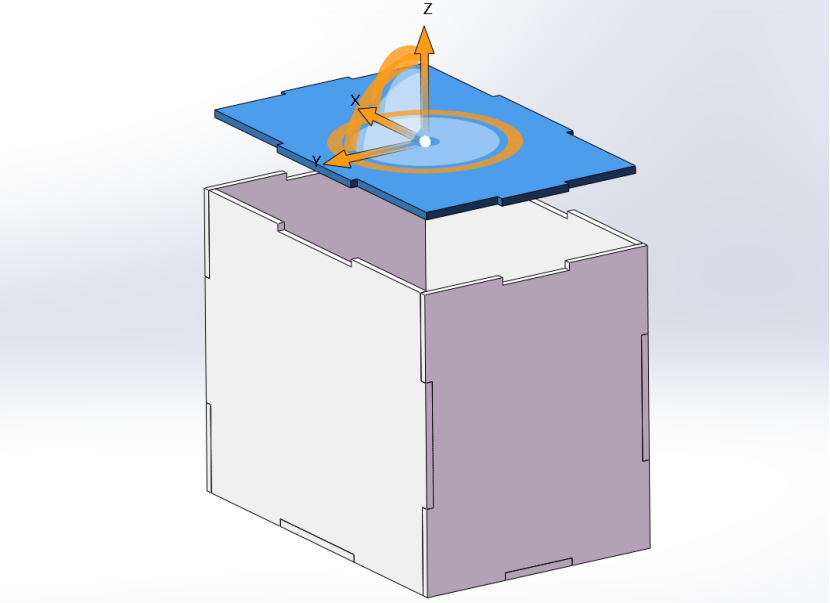

16、再复制一个底板作为上板，再进行配合
图解说明：这张图对应“再复制一个底板作为上板，再进行配合”这一步。先确认当前点到的是文中对应入口，再继续下一步。
图解说明：这张图对应“再复制一个底板作为上板，再进行配合”这一步。先确认当前点到的是文中对应入口，再继续下一步。

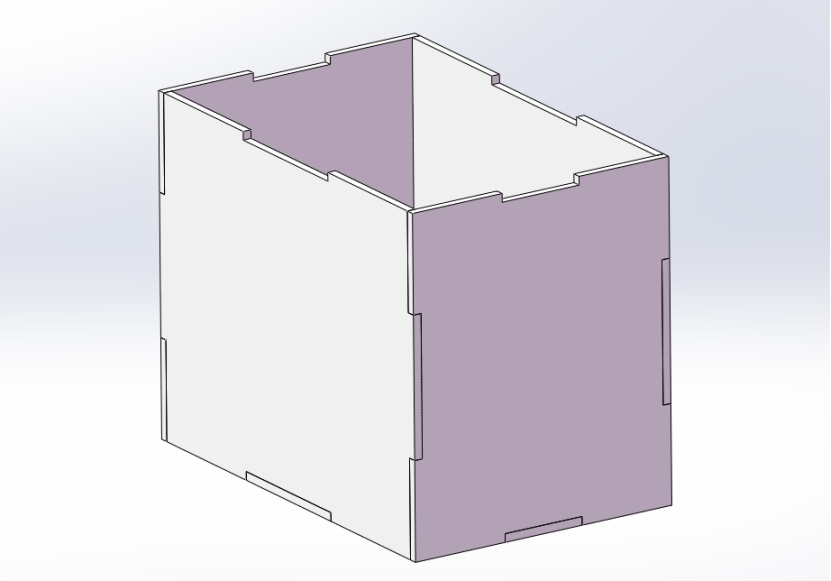

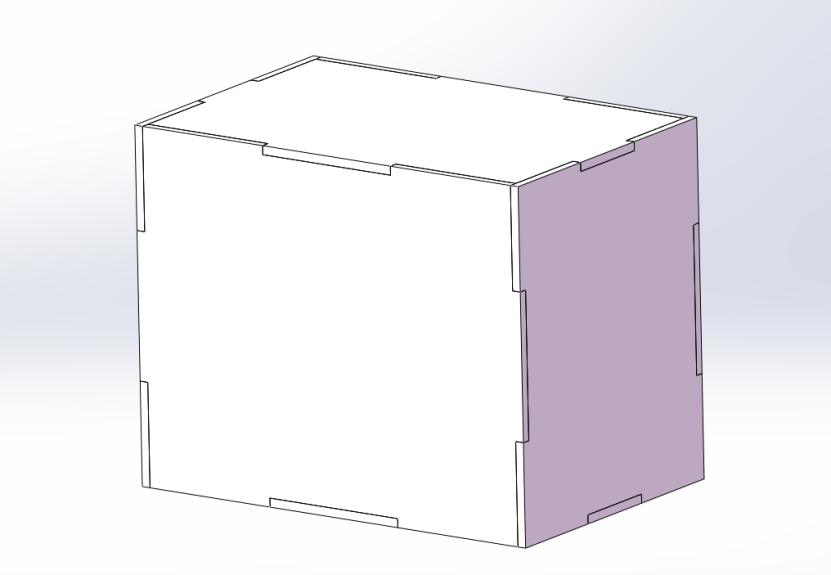

17、这里亚克力电盒结构图就绘制好了，接下来，导出图纸进行定制。

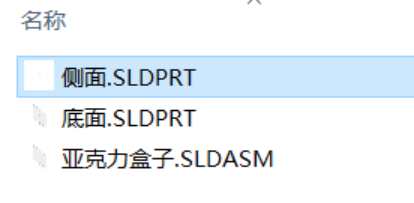

18、打开文件夹，把三个零件都打开

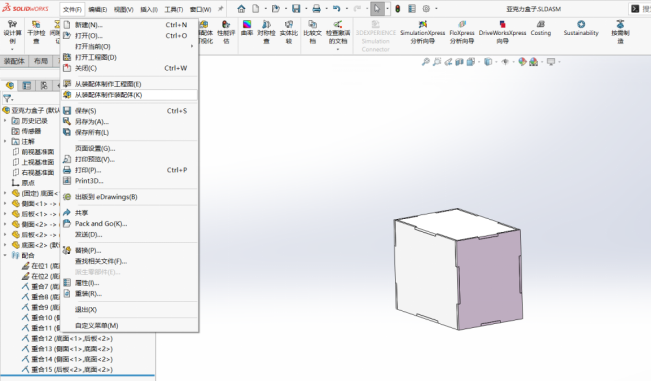

19、在装配体中，点击文件，选择“从装配体制作工程图”
图解说明：这张图对应“在装配体中，点击文件，选择 “从装配体制作工程图””这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

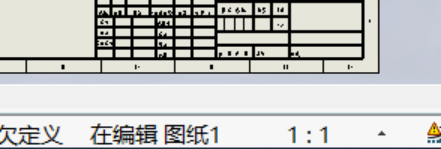

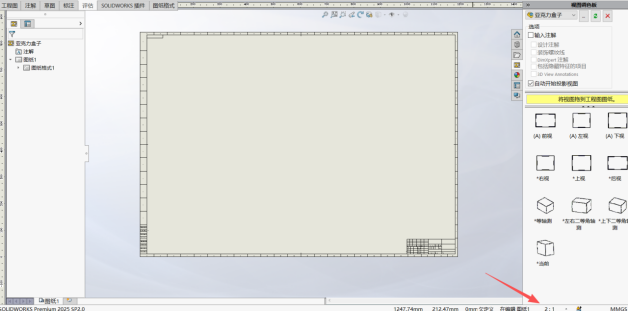

这里比例选择1:1，比例很重要，直接决定了你最后得到的实物大小
图解说明：这张图对应“这里比例选择 1:1 ，比例很重要，直接决定了你最后得到的实物大小”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
图解说明：这张图对应“这里比例选择 1:1 ，比例很重要，直接决定了你最后得到的实物大小”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

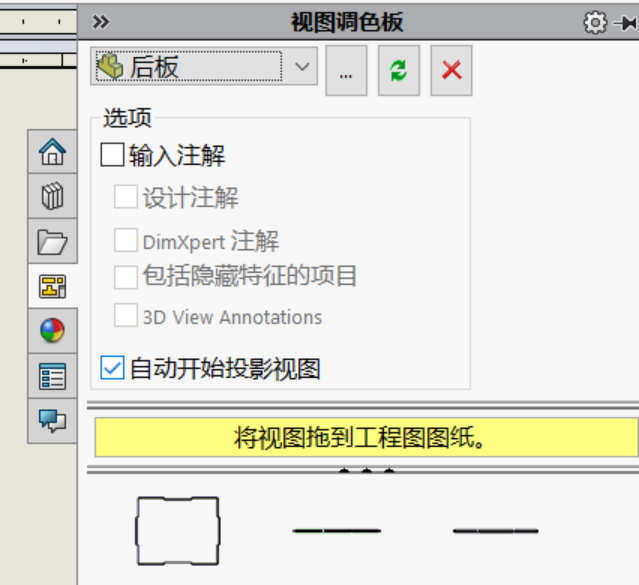

20、选择后板，将上视图拖出
图解说明：这张图对应“选择后板，将上视图拖出”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。

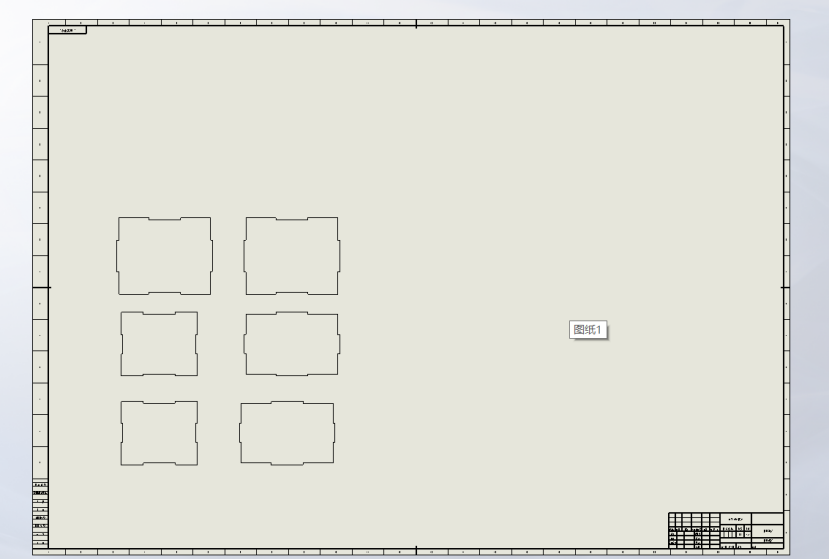

依次将后板、侧面和底面都拖出两个，最后得到六个面
图解说明：这张图对应“选择后板，将上视图拖出”这一步。先确认你选中的基准面或特征类型正确，尺寸和壁厚要给实物留出装配余量。
21、点击保存，得到工程图，命名为盒子工程图。
图解说明：这张图对应“点击保存，得到工程图，命名为盒子工程图”这一步。先确认当前点到的是文中对应入口，再继续下一步。

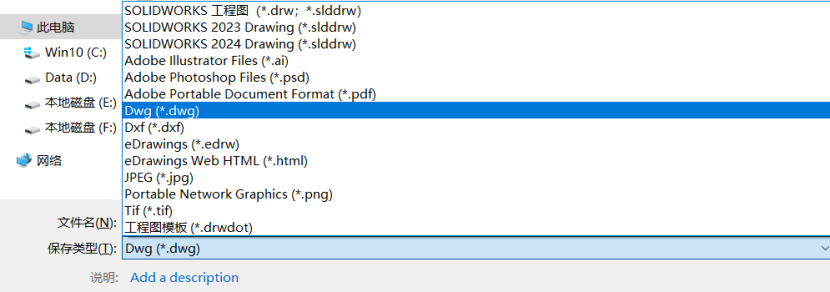

22、再点击“另存为”，文件格式改为DWG，点击保存。
图解说明：这张图对应“再点击 “另存为”，文件格式改为 DWG ，点击保存”这一步。先确认当前点到的是文中对应入口，再继续下一步。
23、最终得到的dwg文件就可以进行亚克力定制了，也可以用CAD打开。
图解说明：这张图对应“最终得到的 dwg 文件就可以进行亚克力定制了，也可以用 CAD 打开”这一步。先确认当前点到的是文中对应入口，再继续下一步。
