开始前准备
- 先把目标主板、排针规格、安装孔位置和板框尺寸记下来，最好用卡尺量一遍。
- 商品图只能辅助识别，不能当封装依据；购买页面写“Mini”并不代表封装就完全一致。
新手说明
先把原理图和引脚关系想清楚，再进 PCB
这篇展示的是 EasyEDA Pro 里从原理图到 PCB 的基础流程。对新手来说，最容易翻车的不是走线，而是元件封装、引脚编号和板子尺寸一开始就选错。
图片怎么看
- 整套流程顺序是：原理图放元件 -> 编号与连线 -> 更新到 PCB -> 摆件 -> 走线 -> DRC 检查 -> 3D 预览。
- 图里如果切换了页面，优先看左侧功能区名称和顶部标签，而不是只找某个按钮位置。
容易出错点
- 电源、地、IO 引脚一定要和实际板子的丝印或数据手册对应，尤其是双排针的顺序和方向。
- 摆放元件时按空格键可以旋转方向；出板前至少做一次 ERC / DRC，别只看 3D 效果图。
完成判定

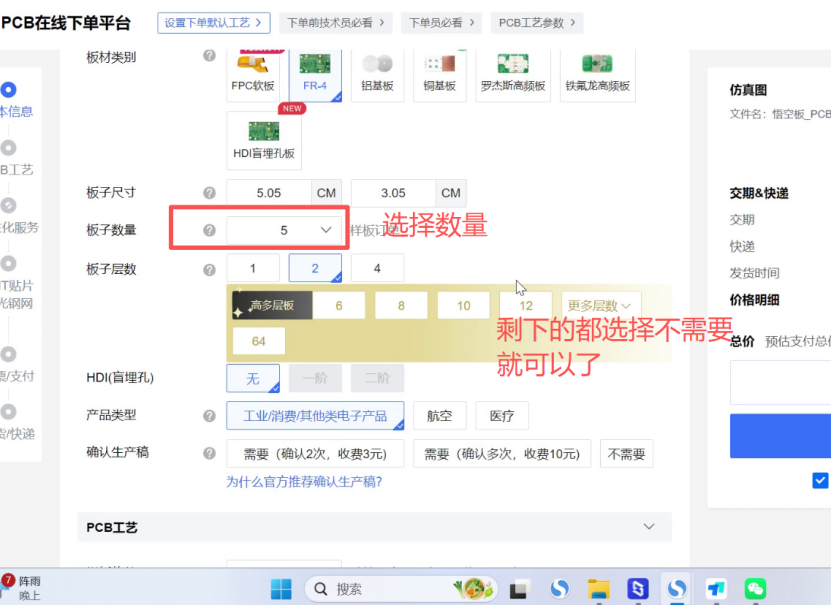

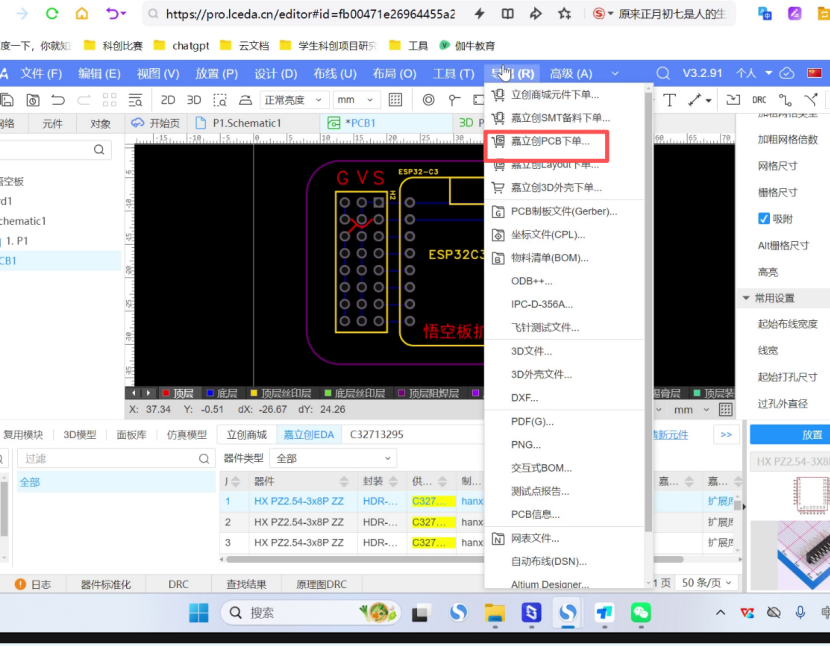

- 3D 预览里接口方向正确、丝印可读、边框闭合且没有明显重叠，再考虑下单。
- 如果是扩展板，最好先拿打印出来的 1:1 纸样和实物主板对一下孔位。
补充提醒：文中提到的 ESP32-C3 Mini 只是常见叫法，不同商家可能对应不同模组或底板。下单前一定确认你实际使用的是哪个封装和排针定义。
公开参考：EasyEDA 原理图文档：https://docs.easyeda.com/en/Introduction/Schematic-Capture/； Espressif ESP32-C3 开发板资料：https://docs.espressif.com/projects/esp-dev-kits/en/latest/esp32c3/

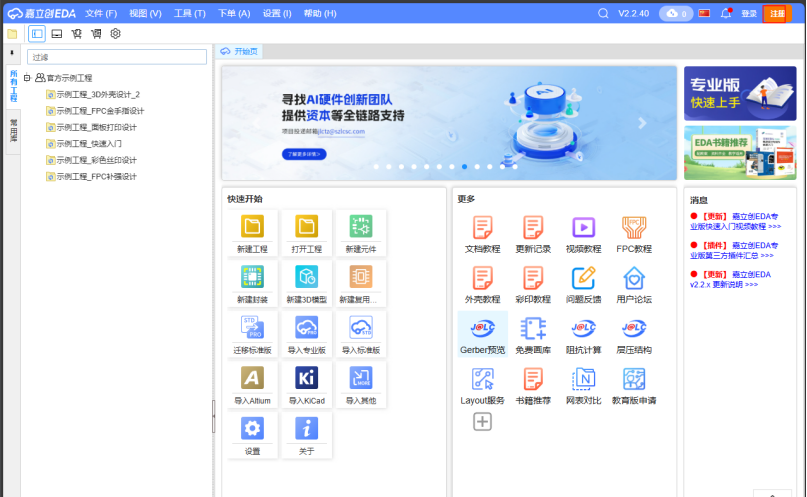

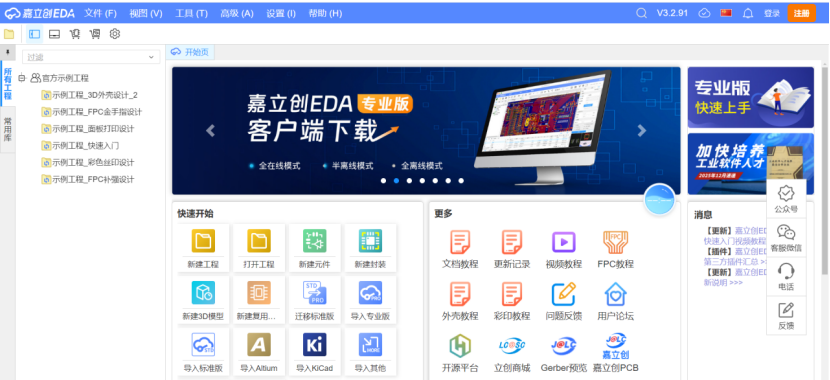

1. 网站 https://pro.lceda.cn/editor
图解说明：这张图对应“注册或者微信扫码登录”这一步。路径、端口号和参数要按你自己的环境填写，不要整段照抄。
2.注册或者微信扫码登录
图解说明：这张图对应“注册或者微信扫码登录”这一步。路径、端口号和参数要按你自己的环境填写，不要整段照抄。

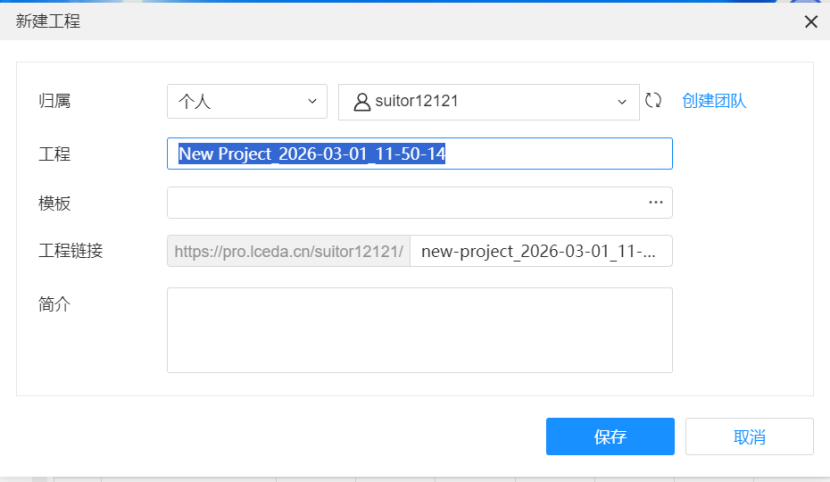

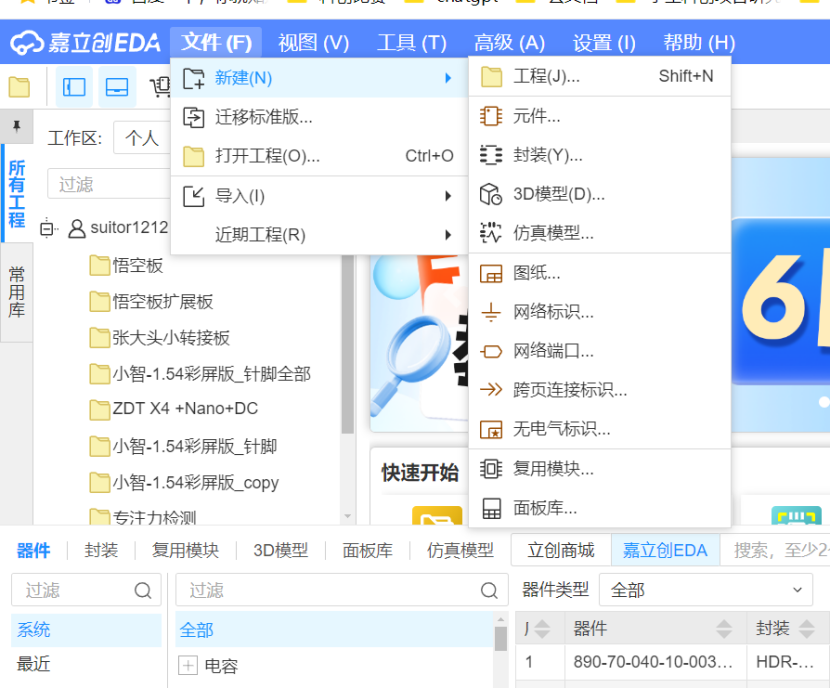

3.新建一个工程
图解说明：这张图对应“新建一个工程”这一步。路径、端口号和参数要按你自己的环境填写，不要整段照抄。
4. 输入工程名字（以ESP32C3悟空板扩展板为例）
图解说明：这张图对应“输入工程名字（以 ESP32C3悟空板扩展板为例）”这一步。路径、端口号和参数要按你自己的环境填写，不要整段照抄。

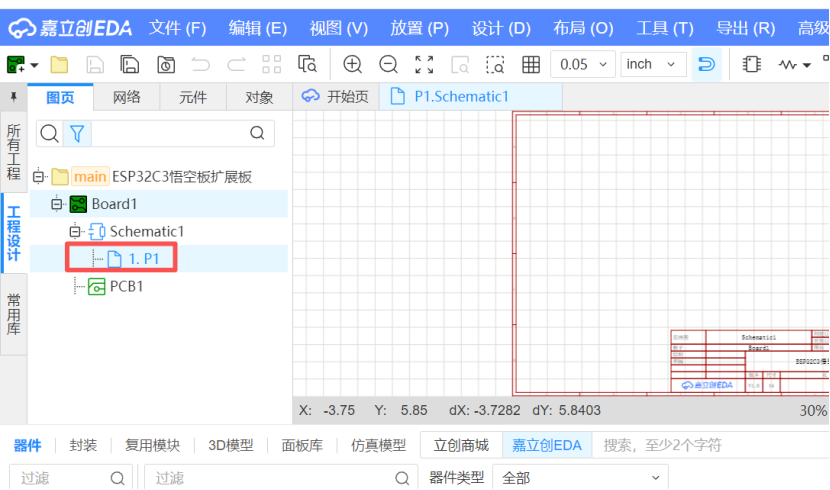

5. 找到原理图，我们需要首先绘制原理图
图解说明：这张图对应“找到原理图，我们需要首先绘制原理图”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
6. 原理图需要找到对应的硬件 以及排针 并标号编号
图解说明：这张图对应“原理图需要找到对应的硬件 以及排针 并标号编号”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

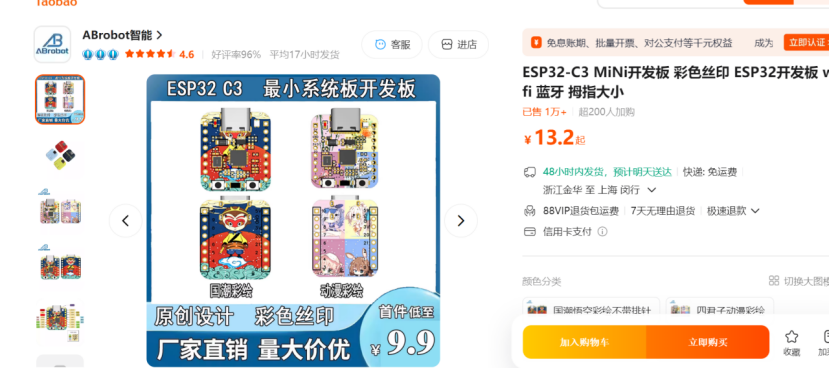

淘宝上寻找悟空板子的型号 ESP32-C3 Mini

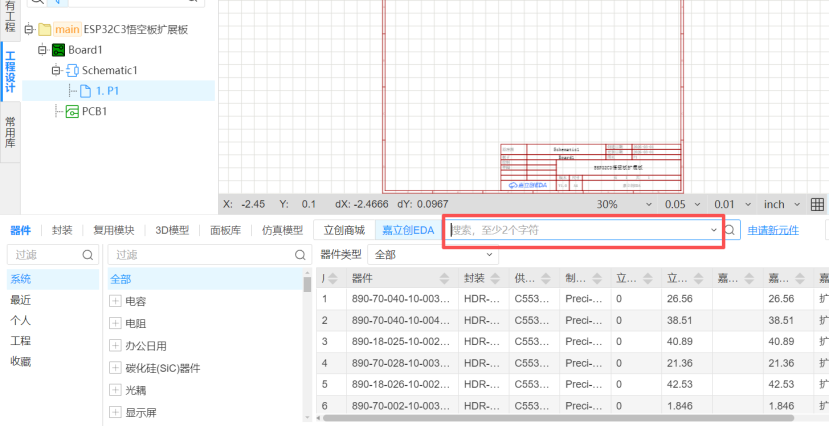

7. 在搜索框中进行搜索
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

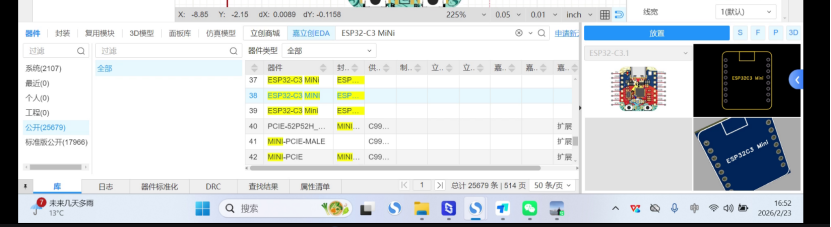

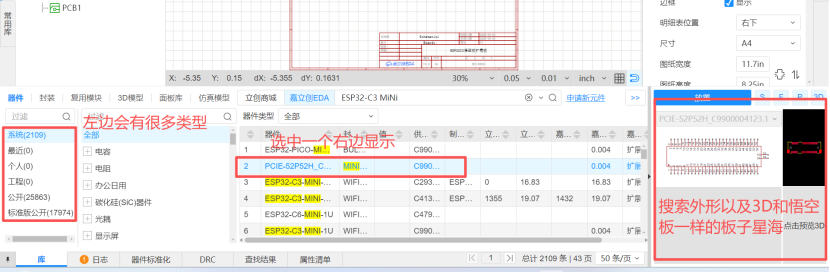

8. 这一步寻找比较看经验、如果在系统里面找不到，可以切换左侧到公开
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

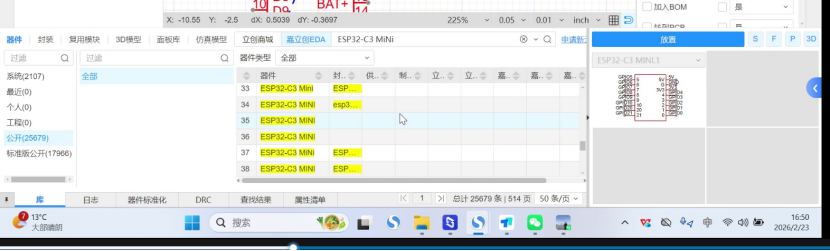

9. 如下图找到了对应的悟空板模型
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。如果你的版本界面略有不同，优先找同名按钮或菜单项即可。

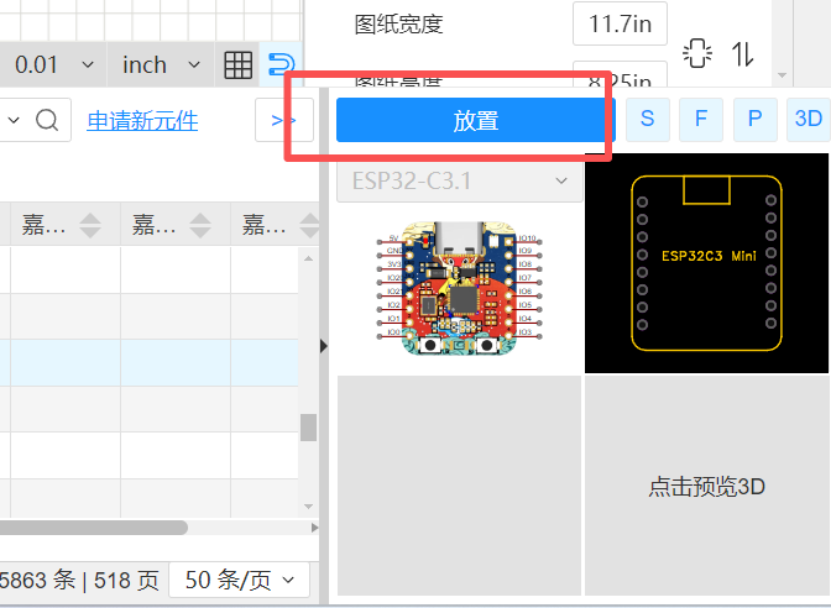

10. 点击右侧的放置按钮
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。如果你的版本界面略有不同，优先找同名按钮或菜单项即可。

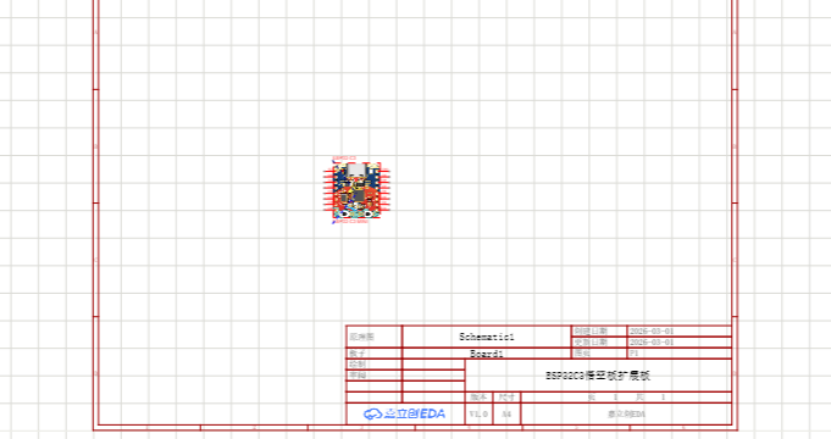

11. 放置到原理图的中间
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
12. 完成了悟空板的寻找后，因为我需要绘制它的扩展板，因此需要找到插针，为了更够更快的绘制，我们需要使用的插针是3*8的排针（一边8个引脚） 这里介绍两种方法

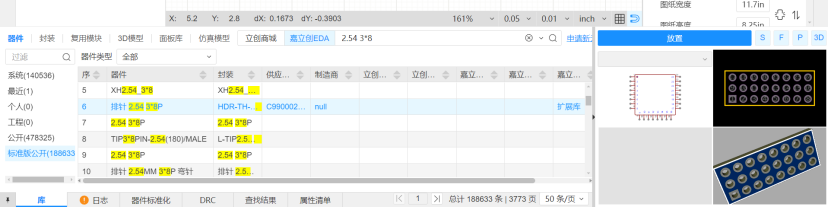

方法一：继续在此页面搜索 输入2.54（针的间距） 3*8
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

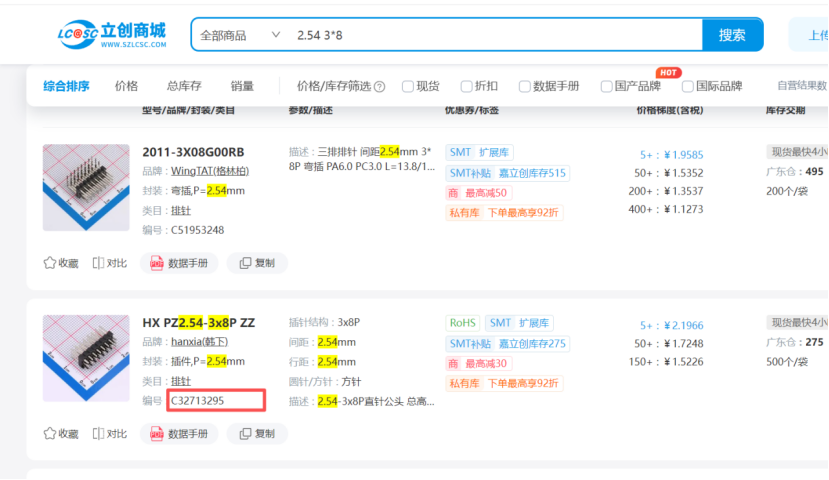

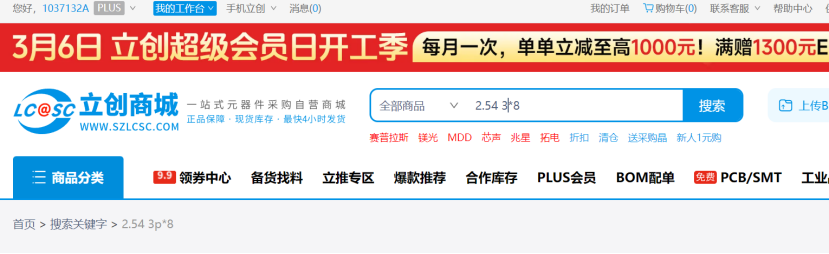

方法二：打开立创商城 输入2.54 3*8
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

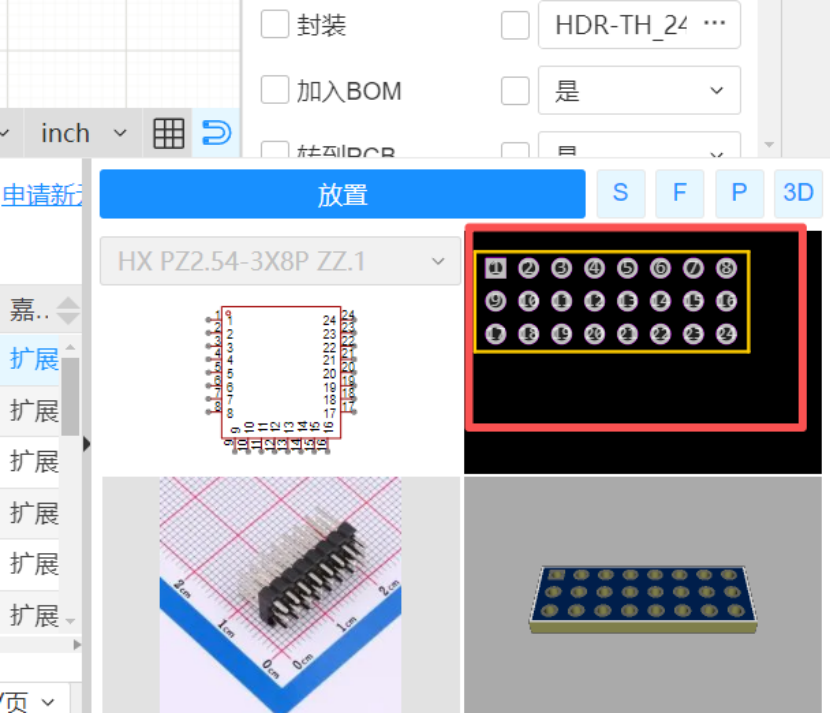

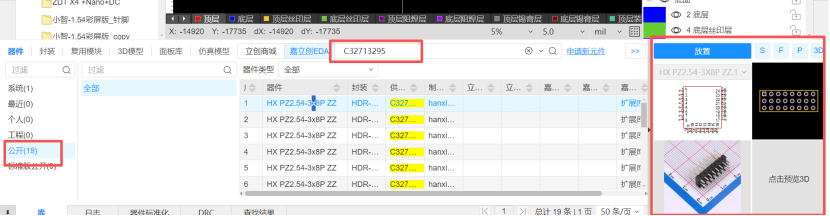

找到符合的针脚 复制这个编号 在这里输入 可以找到对应的针脚，然后放置
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

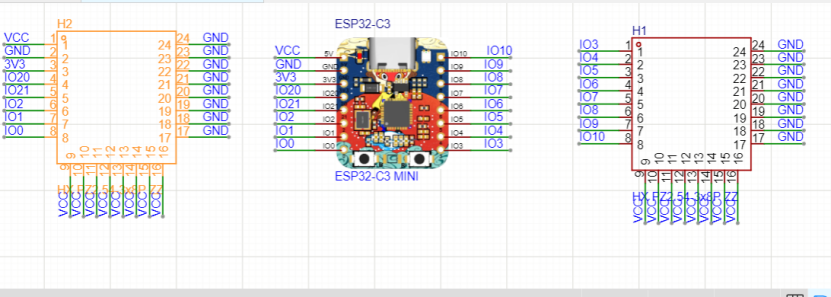

13 完成主板和针脚放置后，需要对每个引脚进行编号
点击这个按钮，对每个针脚进行编号
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

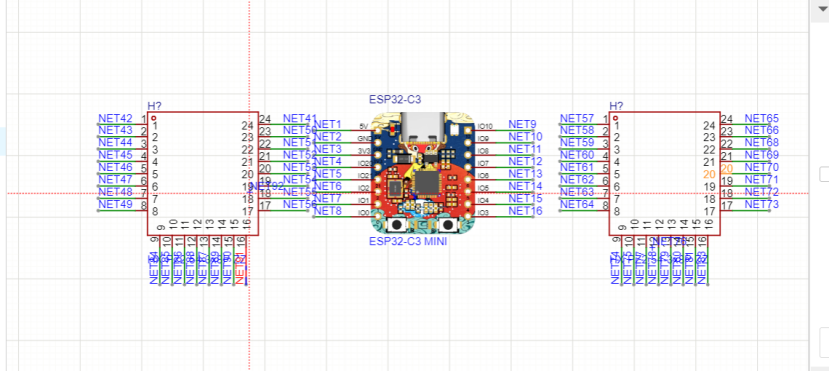

根据针脚顺序图进行编号
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图主要在说明“方法一：继续在此页面搜索 输入 2.54（针的间距） 3*8”。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

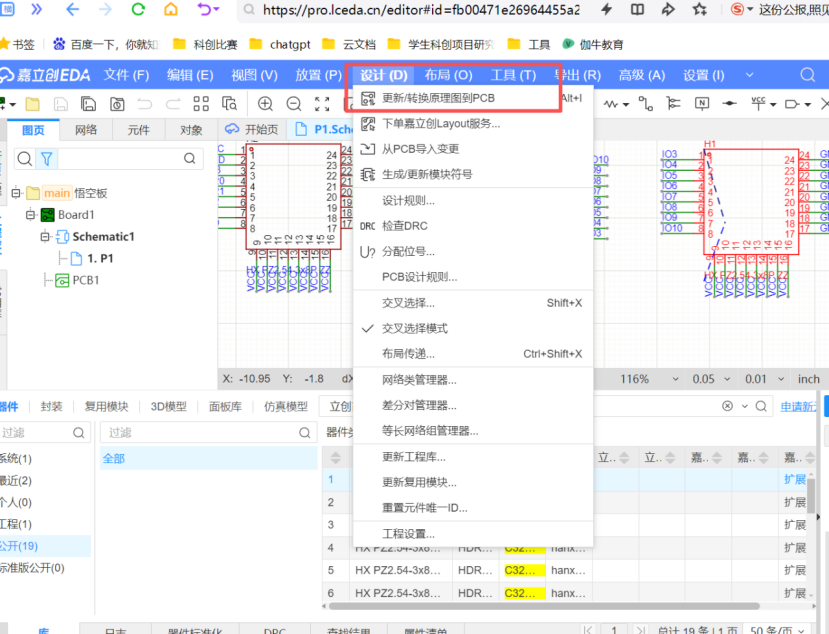

14 更新PCB
图解说明：这张图对应“更新PCB”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

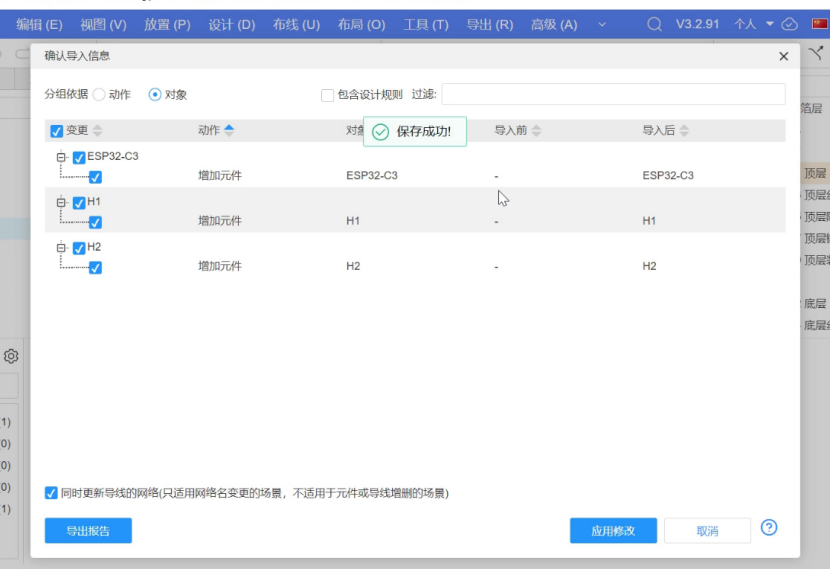

点击应用修改
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

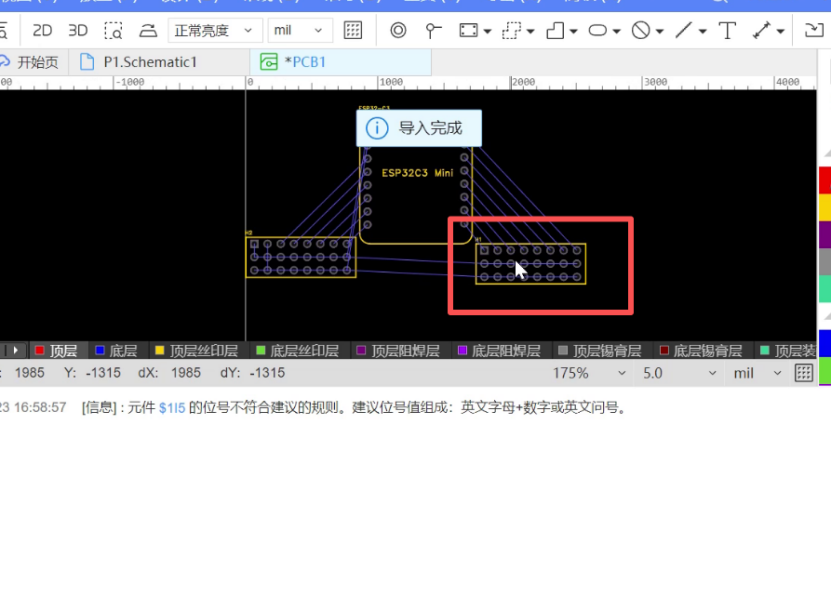

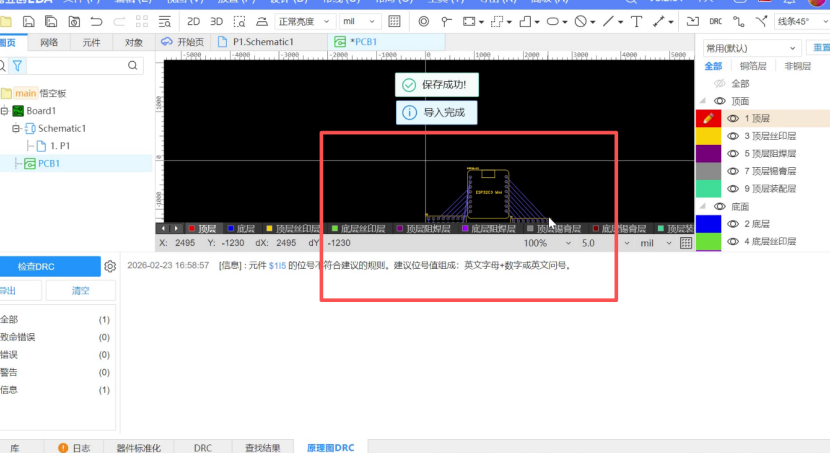

PCB已更新
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

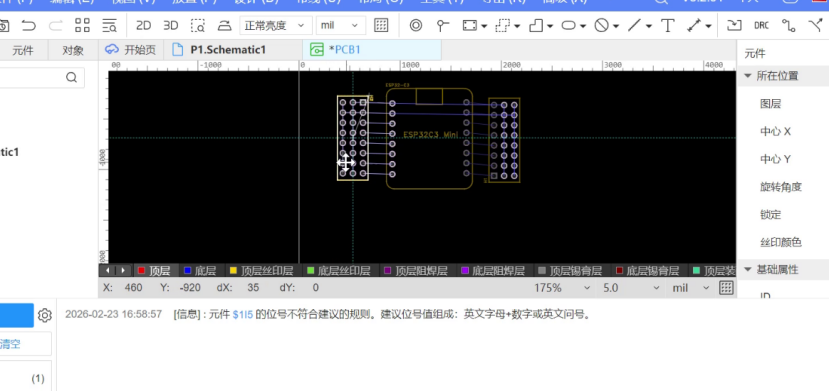

选中每个模块 按下空格键可以调整方向
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
调整好放下如下
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

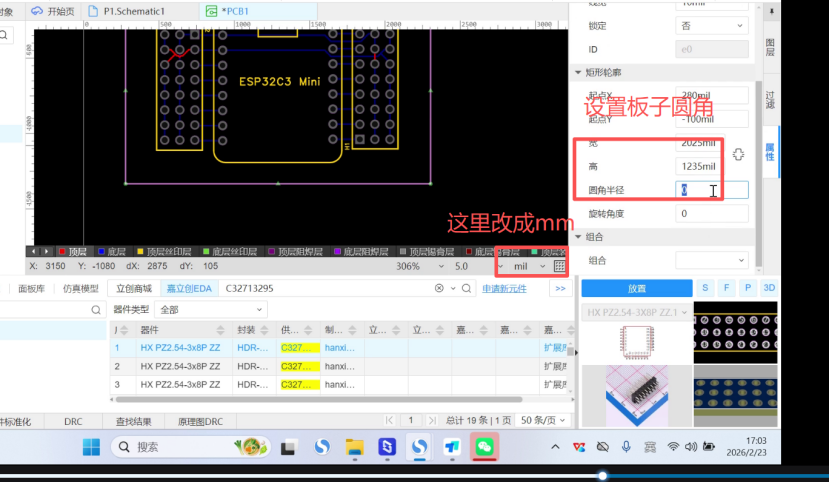

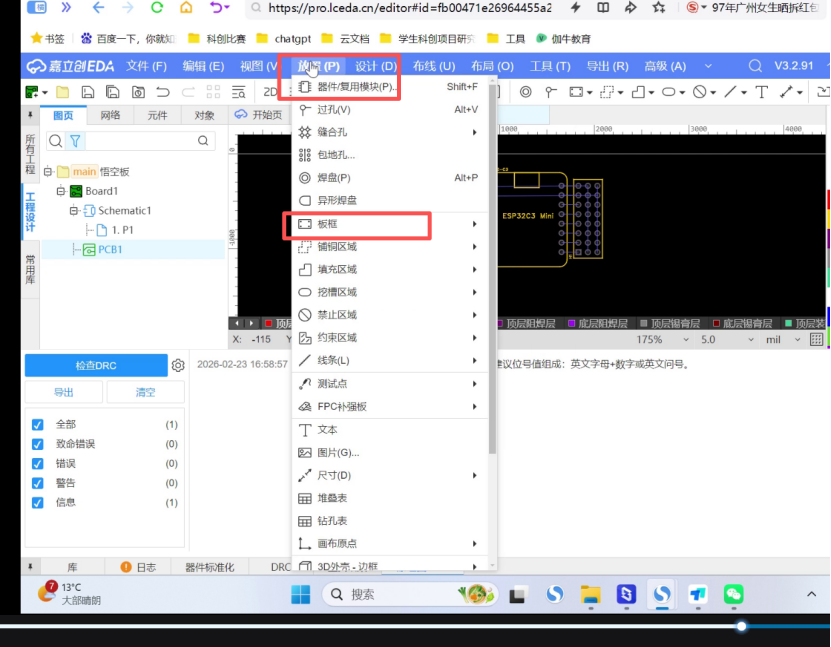

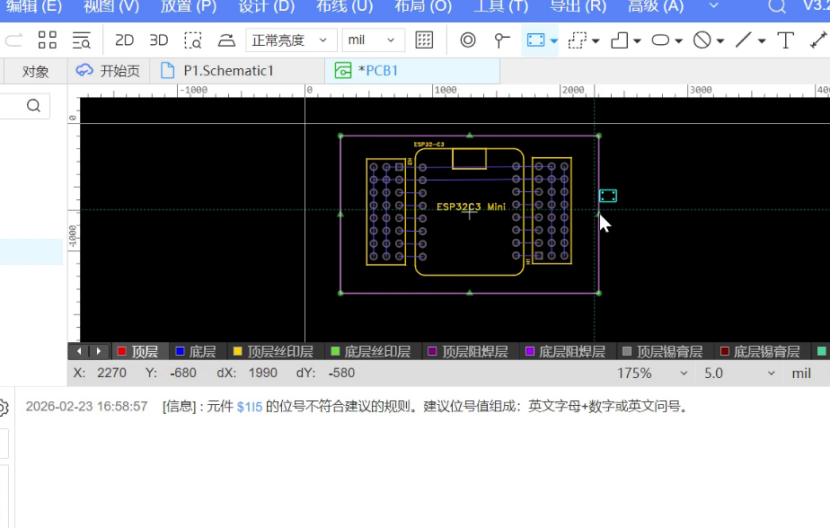

放置板框
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“点击应用修改”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

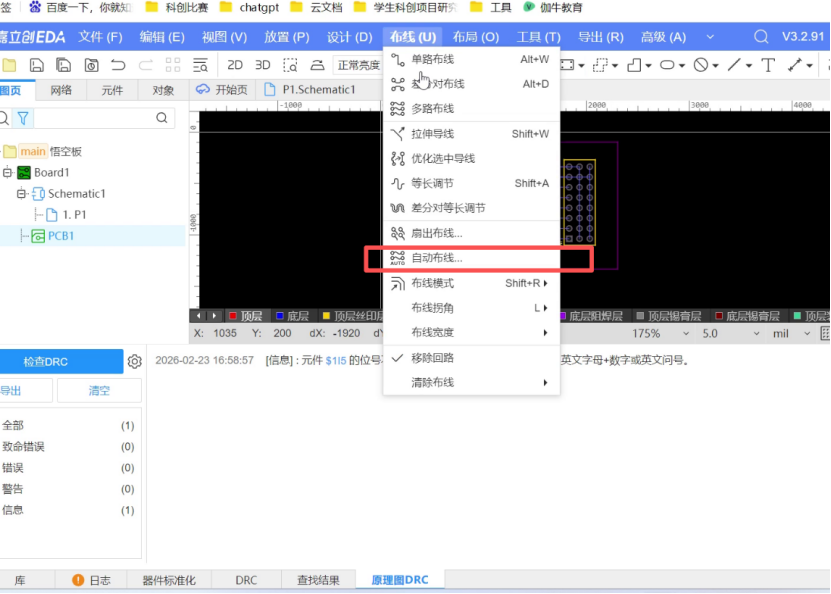

自动布线 （简单板子可以自动布线，复杂的需要手动调整 ）
图解说明：这张图对应“点击应用修改”这一步。先确认当前点到的是文中对应入口，再继续下一步。

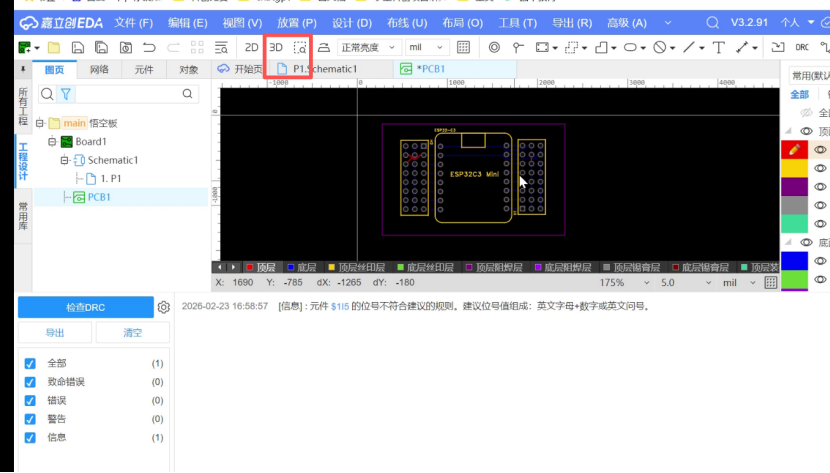

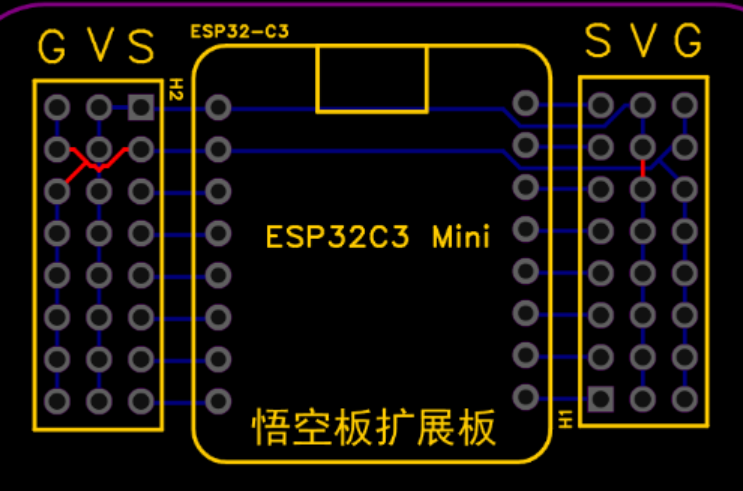

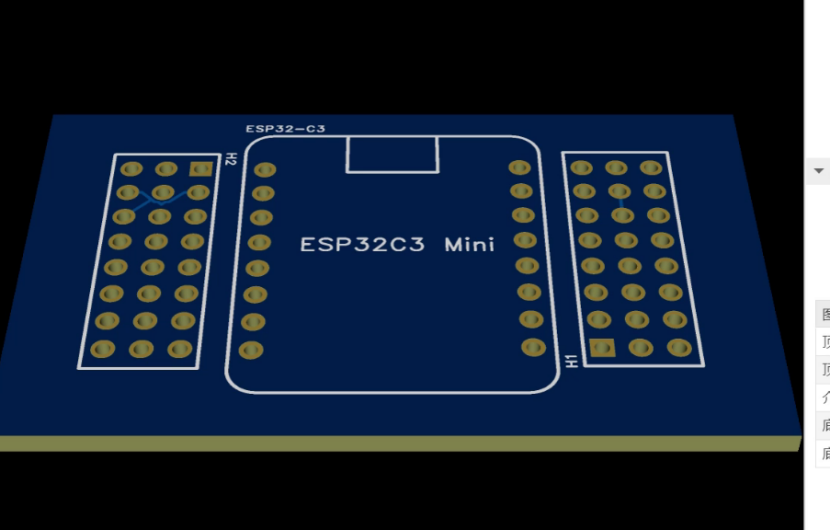

点击3D预览效果
图解说明：这张图对应“点击 3D预览效果”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“点击 3D预览效果”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。

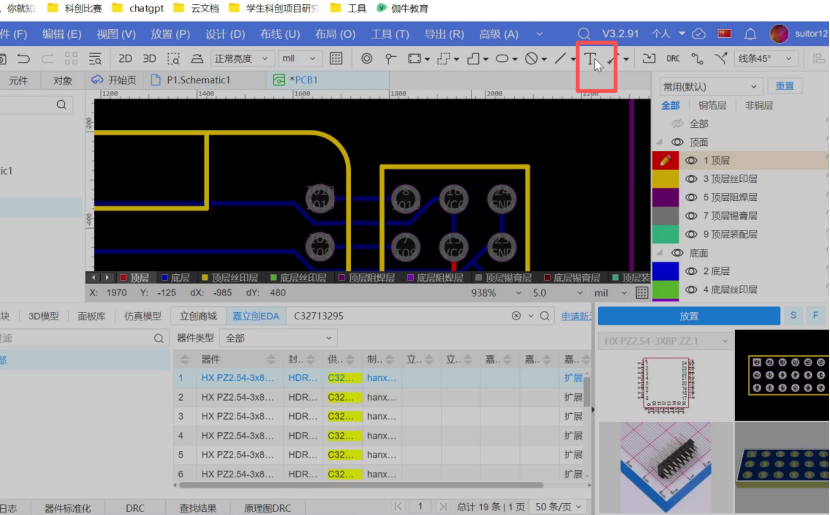

添加文字 选择顶层丝印层
图解说明：这张图对应“添加文字 选择顶层丝印层”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“添加文字 选择顶层丝印层”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“添加文字 选择顶层丝印层”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“添加文字 选择顶层丝印层”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
图解说明：这张图对应“添加文字 选择顶层丝印层”这一步。重点核对封装、引脚顺序和板框尺寸，别只看元件名字像不像。
